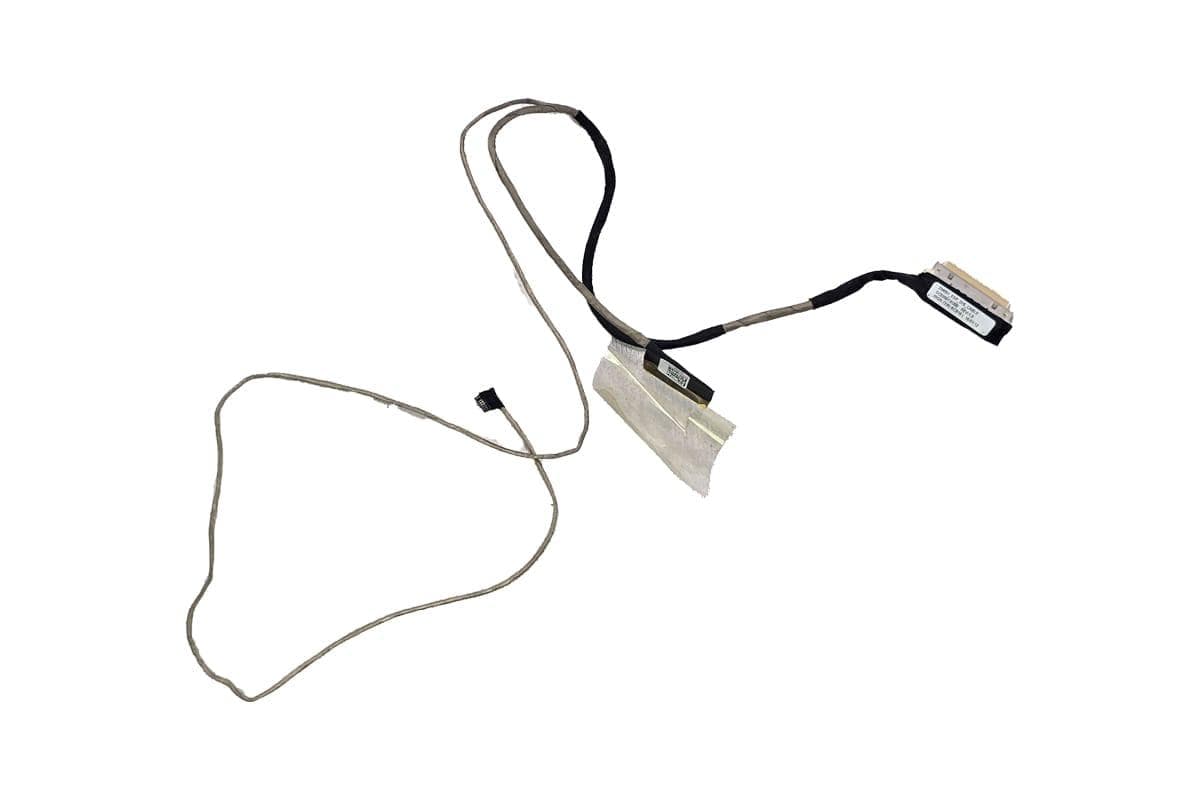

کابل فلت تصویر لپ تاپ Lenovo B50-30 اورجینال رو دستگاهی

بررسی تخصصی و مشخصات فنی کابل فلت تصویر ال‌سی‌دی لپ‌تاپ Lenovo B50-30

کابل فلت تصویر و دیتا دیسپلی در لپ‌تاپ‌های اداری لنوو مدل‌های Lenovo B50-30 و سایر مدل‌های هم‌خانواده نظیر B50-45، B50-70، B50-80 و N50 با شماره پارت فنی اف‌آریو لنوو 90205533 و کد کابل کارخانه‌ای DC02001XO00 یا DC02001XO10، شریان اصلی انتقال سیگنال‌های ویدیویی دیجیتال eDP به همراه خطوط ولتاژ بک‌لایت ال‌ای‌دی و خط دیتای وبکم و میکروفون از مادربرد به صفحه‌نمایش است. این کابل با کانکتور ۳۰ پین استاندارد eDP به پنل متصل شده و رشته‌سیم‌های بسیار ظریف کواکسیال آن توسط یک لایه روکش بافته‌شده پارچه‌ای نسوز و فویل آلومینیومی شیلدینگ در برابر نویزهای فرکانسی پردازنده و آنتن وای‌فای محافظت می‌شوند. مسیر عبور این کابل از کنار لولای سمت چپ دستگاه است که در اثر باز و بسته شدن مداوم لپ‌تاپ یا سفت شدن بیش از حد لولاها، تحت کشش و سایش مکانیکی مداوم قرار دارد؛ به همین دلیل قطعی در رشته‌سیم‌های دیتا، له‌شدگی کابل در محل لولا و اتصالی مسیر ولتاژ بالا با خطوط سیگنال از شایع‌ترین علائم خرابی کابل در این شاسی است که موجب پرش تصویر، خطوط راه راه عمودی و افقی با تکان دادن درب لپ‌تاپ، تیره شدن تصویر ناشی از قطع نور پس‌زمینه و یا از کار افتادن کامل وبکم و میکروفون می‌گردد. کابل‌های غیراصل و کپی موجود در بازار از رشته‌سیم‌های مسی ضعیف و بدون انعطاف با روکش نازک ساخته شده‌اند که پس از چند هفته حرکت لولا دچار شکستگی رشته‌های داخلی می‌شوند و به دلیل عدم شیلدینگ مناسب نویز محیطی را روی نمایشگر ایجاد می‌کنند. استفاده از کابل فلت تصویر اورجینال رو دستگاهی لنوو موجود در نگین لپ تاپ، کیفیت تصویر شفاف و بدون پارازیت، دوام خمش بالا در لولا و اتصال الکتریکی ایمن را تضمین می‌نماید.
مزایای کابل فلت تصویر فابریک رو دستگاهی Lenovo B50-30 نسبت به نمونه‌های متفرقه
نمونه‌های متفرقه دارای رشته‌های مسی شکننده و فاقد فویل شیلد ضدنویز استاندارد هستند که سبب ایجاد نویز و چشمک‌زدن تصویر می‌شوند؛ در حالی که قطعه رو دستگاهی اصلی انعطاف و شیلد کامل کارخانه‌ای را داراست.

کانکتور ۳۰ پین eDP با پین‌های طلااندود بدون خمیدگی

سوکت اتصال به صفحه نمایش فاقد هرگونه شکستگی خار یا اکسیداسیون پین‌ها بوده و اتصالی باثبات و بدون افت ولتاژ را برقرار می‌کند.

شاخه اتصالی به ماژول وبکم و میکروفون یکپارچه و سالم

انشعاب کابل منتهی به دوربین وبکم در بالای قاب A بدون قطعی در رشته‌سیم‌ها و با سوکت فابریک سالم ارائه می‌شود.

شیلد آلومینیومی و روکش بافته‌شده مقاوم در برابر سایش

عایق و لایه محافظ فابریک دور کابل از القای نویز امواج رادیویی وای‌فای به خطوط ویدیو و آسیب دیدن سیم‌ها در بدنه لولا جلوگیری می‌کند.

مسیر فابریک سیم‌کشی بدون کشیدگی یا پارگی در زاویه لولا

رشته‌سیم‌های کواکسیال داخلی به دلیل عدم خستگی متریال، در برابر زاویه باز و بسته شدن درب مانیتور انعطاف‌پذیری فوق‌العاده‌ای دارند.

برچسب و کشوی نگهدارنده چسبی فابریک در پشت پنل

دارای زبانه پلاستیکی جهت اتصال و جداسازی ایمن سوکت از برد نمایشگر بدون آسیب زدن به کانکتور حساس ال‌سی‌دی است.

تست تخصصی ولتاژ و انتقال تصویر در نگین لپ تاپ

تکنسین‌های نگین لپ تاپ پیش از ارسال، تمامی خطوط تغذیه بک‌لایت، سیگنال‌های تفاضلی eDP و خروجی وبکم را زیر بار مکانیکی در زوایای مختلف تست و سلامت کامل آن را تایید می‌نمایند.
