اهمیت ساختاری و مهندسی سیستم خنک کننده در سری صنعتی Lenovo ThinkPad T420
لپ تاپ های چهارده اینچی لنوو سری تینک پد Lenovo ThinkPad T420 به عنوان یکی از با استحکام ترین و جان سخت ترین لپ تاپ های صنعتی کلاس تجاری لنوو در سراسر دنیا شناخته می شوند. در این شاسی قدرتمند، سیستم کولینگ شامل هیت سینک متشکل از پایه های تماس مسی، لوله های ناقل حرارت هیت پایپ محتوی سیال تبخیری و بلوور فن پرسرعت، قلب تپنده مدیریت حرارت دستگاه به شمار می رود. پردازنده های نسل دوم اینتل به کار رفته در T420 به همراه پایداری مورد انتظار در بارهای پردازشی سنگین، نیازمند دفع سریع و دائمی گرما از چیپست اصلی هستند. هرگونه نقص در هدایت حرارت توسط هیت پایپ یا کاهش دور فن به دلیل خرابی بلبرینگ، سبب افزایش تصاعدی دمای کاری، فعال شدن مکانیزم محافظتی افت فرکانس و ترمز پردازنده، خاموشی های ناگهانی و در درازمدت موجب آسیب جدی و برگشت ناپذیر به چیپ جنوبی و سوکت مادربرد می شود؛ استفاده از یک سیستم فن و هیت سینک استاندارد فابریک، ضامن دوام افسانه ای این شاسی کلاسیک تینک پد خواهد بود.
تفاوت فن و هیت سینک اصلی رو دستگاهی لنوو با نسخه های کپی تجاری و استوک متفرقه

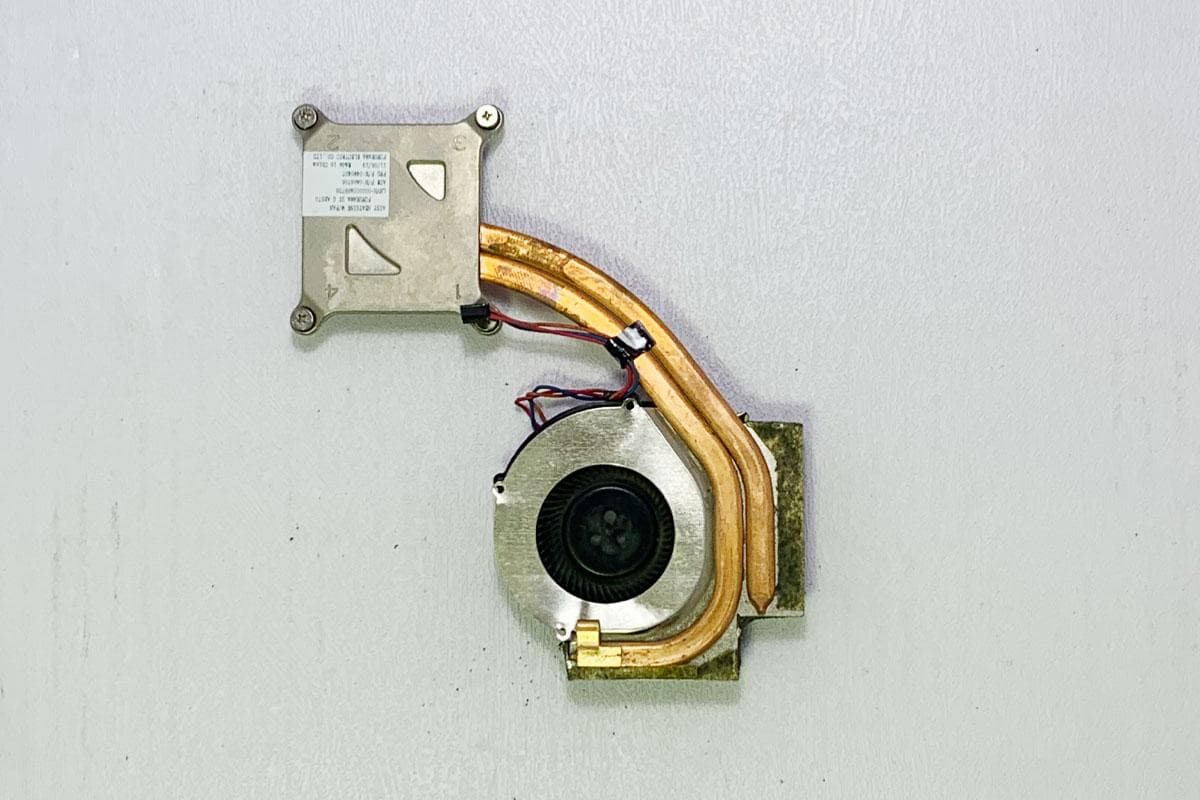

در بازار قطعات یدکی، نمونه های کپی بی کیفیت تجاری معمولا از آلیاژهای ارزان قیمت با درصد مس بسیار پایین و لوله های آلومینیومی با روکش مسی نازک تولید می شوند؛ گاز داخل لوله های انتقال حرارت این نمونه های تقلبی اغلب در کوتاه مدت تخلیه می شود و توان انتقال حرارت به رادیاتور را از دست می دهد؛ همچنین فن های کپی دارای بالانس نامتعادل در روتور بوده و پس از مدت کوتاهی شروع به تولید صدای زوزه، لرزش شاسی و افت دور چرخش می کنند. برخی نمونه های تعمیری نیز به دلیل روغن کاری های غیر اصولی، دفرمگی تیغه های رادیاتور یا لحیم کاری ناشیانه دچار افت محسوس راندمان هستند. مجموعه فن و هیت سینک لنوو Lenovo ThinkPad T420 عرضه شده در نگین لپ تاپ، یک قطعه صددرصد اورجینال رو دستگاهی دمونتاژ شده از روی شاسی فابریک با گرید کیفی A پلاس است؛ این قطعه از آلیاژ مس با خلوص بالا، فین های رادیاتور فابریک کارخانه بدون تاخوردگی، هیت پایپ وکیوم کاملا سالم و فن اصل تحت لیسانس با کابل فلت و سوکت اتصال فابریک تشکیل شده است که گردش هوای پرحجم و تهویه بی صدا را برای لپ تاپ شما به ارمغان می آورد.
مراحل تست و تایید سلامت فنی و حرارتی قطعه در آزمایشگاه نگین لپ تاپ
تمامی قطعات پیش از بسته بندی و ارسال برای مشتریان و تکنسین های گرامی، در بخش فنی و آزمایشگاه کنترل کیفی نگین لپ تاپ تحت مراحل دقیق زیر ارزیابی می شوند:
- لوله های هیت پایپ تحت تست شوک دمایی قرار می گیرند تا با ایجاد گرما در یک سر لوله، انتقال سریع و آنی حرارت به سر دیگر و سلامت سیال داخلی محفظه خلا اثبات گردد
- پره های رادیاتور خروجی باد از نظر سلامت فیزیکی، عدم تاخوردگی، عدم گرفتگی و عدم دفرمگی موضعی بازبینی می شوند
- موتور فن در ولتاژ کاری استاندارد تست شده و از جهت روانی چرخش، عدم لقی شفت، پایداری در دور حداکثری و بی صدا بودن بالبرینگ یا بوش روتور سنجیده می شود
- کانکتور برق و سیم های اتصال فابریک از لحاظ سلامت پین ها و قطعی نداشتن رشته های سیم مورد آزمایش قرار می گیرند
- بستر تماس مسی پردازنده بررسی می شود تا کاملا صیقلی، صاف، تراز و فاقد هرگونه خط و خش عمیق یا ضربه دیدگی باشد
نکات تخصصی نصب فن و هیت سینک و ارتقای بازدهی حرارتی شاسی T420
در زمان تعویض و نصب فن و هیت سینک لپ تاپ لنوو تینک پد Lenovo ThinkPad T420، رعایت دقیق موارد زیر ضامن بیشترین راندمان خنک کنندگی است: ابتدا دستگاه را کاملا خاموش نموده، شارژر را جدا کرده و باتری خارجی را از دستگاه خارج نمایید؛ قبل از قرار دادن هیت سینک روی پردازنده، سطح چیپ را با پد الکلی مخصوص به طور کامل از باقی مانده خمیرهای خشک شده قبلی تمیز و پاکسازی کنید؛ استفاده از خمیر سیلیکون مرغوب با ضریب انتقال حرارت بالا الزامی است؛ لایه نازک و یکدستی از خمیر سیلیکون را روی سطح چیپ بمالید و از انباشت بیش از حد آن که مانع انتقال حرارت است خودداری کنید؛ پیچ های روی پایه هیت سینک به صورت شماره گذاری شده توسط کارخانه تعبیه شده اند، حتما آنها را به روش ضربدری و به صورت مرحله ای سفت کنید تا فشار فنرها به صورت کاملا مساوی روی سطح کریستالی پردازنده تقسیم شده و از ایجاد تابیدگی یا ترکیدن هسته پردازنده جلوگیری شود؛ قبل از بستن نهایی قاب، سوکت فن را در محل خود روی برد قفل کرده و از عدم گیر کردن پره ها به کابل های مجاور اطمینان حاصل نمایید. نگین لپ تاپ در مسیر احیا، تعمیر و ارتقا، همواره با ارائه قطعات باکیفیت و اورجینال رو دستگاهی، همراه مطمئن تکنسین ها و کاربران حرفه ای است.
نکته تطبیق قطعه:
لپ تاپ Lenovo ThinkPad T420 در دو تیپ با گرافیک مجتمع آنبورد Intel و گرافیک مجزا مستقل nVIDIA تولید شده است که فرم هیت سینک و تعداد بازوهای خنک کننده در این دو مدل با یکدیگر تفاوت دارد؛ حتما پیش از نهایی کردن سفارش، مدل دقیق مادربرد یا تصویری از فن و هیت سینک فعلی دستگاه خود را با بخش فنی ما تطبیق دهید تا دقیقا قطعه سازگار ارسال گردد.
