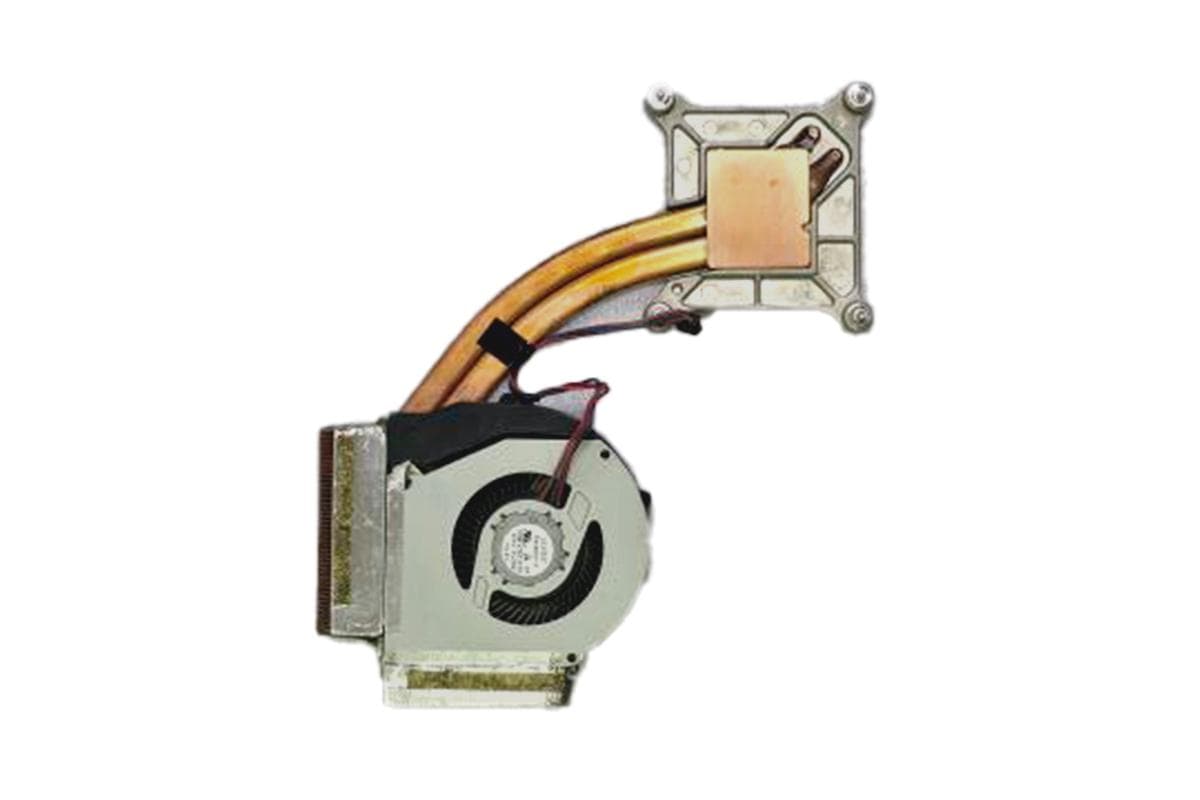

فن و هیت سینک لپ تاپ Lenovo ThinkPad T420 اورجینال رو دستگاهی

معرفی فن و هیت سینک Lenovo ThinkPad T420

فن و هیت سینک لپ تاپ Lenovo ThinkPad T420 قلب سیستم خنک کننده این مدل از سری تجاری ThinkPad است. این مجموعه با یک صفحه تماس فلزی روی پردازنده قرار می گیرد، گرما را از CPU می گیرد و از طریق لوله حرارتی به پره های آلومینیومی منتقل می کند. سپس فن با عبور دادن جریان هوا از میان پره ها، گرما را از بدنه خارج می کند. نتیجه این فرآیند، دمای پایدارتر، عملکرد بهتر و کاهش احتمال خاموشی یا افت سرعت هنگام کار سنگین است.
T420 معمولاً در محیط های کاری طولانی مدت استفاده می شود و همین موضوع باعث می شود قطعات خنک کننده آن به مرور بر اثر گرد و غبار، خشک شدن خمیر حرارتی یا فرسودگی فن دچار افت راندمان شوند. اگر فن صدای غیرعادی دارد، در دورهای بالا گیر می کند یا دستگاه سریع به دمای بالا می رسد، تعویض مجموعه فن و هیت سینک می تواند یک راهکار مطمئن تر از تعویض تکی قطعات باشد، چون هم مسیر انتقال حرارت و هم جریان هوا همزمان نوسازی می شوند.

تفاوت نسخه های مختلف و اهمیت FRU

در ThinkPad T420 ممکن است چند نسخه مختلف از فن و هیت سینک وجود داشته باشد؛ از جمله نسخه های مناسب مادربردهای دارای گرافیک مجزا (NVS) یا نسخه های مخصوص برخی پلتفرم ها. تفاوت ها ممکن است در شکل لوله حرارتی، محل پیچ ها، ضخامت پره ها یا حتی زاویه خروجی فن باشد. به همین دلیل، برای جلوگیری از اشتباه، تطبیق FRU یا شماره فنی روی قطعه قبلی بسیار مهم است.
اگر FRU در دسترس نبود، می شود با عکس واضح از قطعه قبلی و عکس برچسب زیر دستگاه (Type/Model) تطبیق را انجام داد. در بسیاری از موارد، یک اختلاف کوچک در جای پیچ یا فرم هیت سینک باعث می شود قطعه روی مادربرد درست ننشیند یا فشار مناسب روی CPU وارد نشود.

نشانه های خرابی فن یا هیت سینک

داغ شدن سریع لپ تاپ، کارکرد دائم فن با صدای زیاد، افت سرعت ناگهانی هنگام پردازش، ریست یا خاموش شدن، و بالا رفتن دما در نرم افزارهای مانیتورینگ از نشانه های رایج ضعف سیستم خنک کننده هستند. گاهی فن سالم است اما لوله حرارتی کارایی خود را از دست داده و انتقال حرارت به پره ها ضعیف شده است. گاهی هم برعکس، هیت سینک سالم است اما بلبرینگ فن فرسوده شده و جریان هوا کافی تولید نمی شود.
در دستگاه های قدیمی تر مانند T420، گرد و غبار فشرده شده در قسمت پره ها می تواند مثل یک سد عمل کند. در این حالت حتی با فن سالم، خروجی هوا کم می شود و دما بالا می رود. اگر تمیزکاری و تعویض خمیر حرارتی جواب ندهد، تعویض مجموعه کامل بهترین نتیجه را می دهد.

کیفیت قطعه اورجینال رو دستگاهی

قطعه اورجینال رو دستگاهی یعنی مجموعه ای که از دستگاه سالم باز شده و از نظر سلامت ظاهری، شکستگی پایه ها، تاب برداشتن صفحه تماس، وضعیت پره ها و عملکرد فن بررسی می شود. مزیت این نوع قطعه نسبت به نمونه های متفرقه، هماهنگی کامل با شاسی و مادربرد و کیفیت ساخت بهتر فن و هیت سینک است. در ThinkPad ها، تطبیق دقیق باعث می شود فشار پیچ ها درست باشد و انتقال حرارت در سطح CPU به شکل استاندارد انجام شود.

نکات نصب برای بهترین نتیجه

برای نصب صحیح، ابتدا سطح CPU و سطح تماس هیت سینک کاملاً تمیز شود و خمیر حرارتی باکیفیت به مقدار مناسب استفاده شود. پیچ ها باید طبق ترتیب شماره گذاری روی هیت سینک و به صورت مرحله ای بسته شوند تا فشار یکنواخت ایجاد شود. همچنین قبل از بستن کامل، مسیر کابل فن و محل عبور آن بررسی شود تا زیر هیت سینک یا کنار پره ها گیر نکند. اگر دستگاه مدت زیادی کار کرده، تمیز کردن کامل مسیر هوا و دریچه خروجی هم همراه نصب توصیه می شود.
فن و هیت سینک Lenovo ThinkPad T420 موجود در نگین لپ تاپ، اورجینال رو دستگاهی و مناسب تعمیر تخصصی است. برای ارسال قطعه دقیق، کافی است عکس قطعه قبلی یا FRU و مدل کامل دستگاه را بفرستید تا تطبیق بدون خطا انجام شود.
