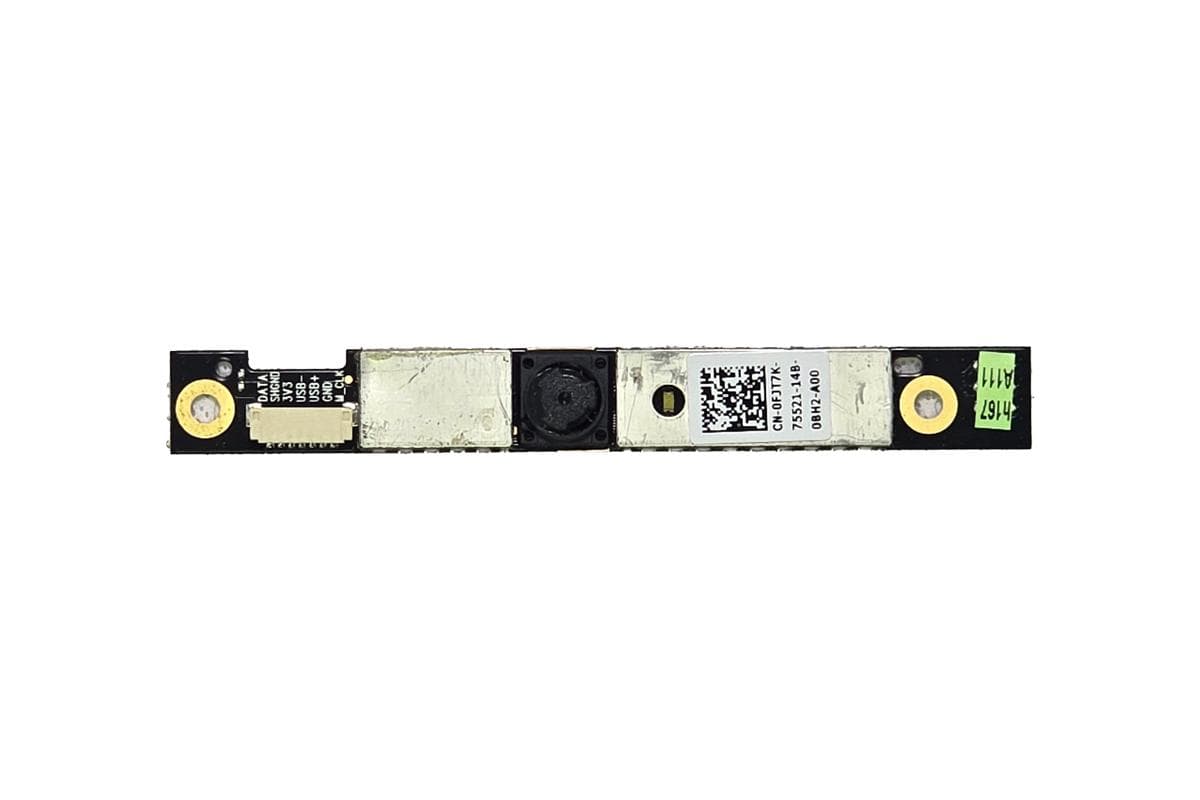

وب کم لپ تاپ Dell inspiron N5010 اورجینال رو دستگاهی

نقش فنی و ساختار مهندسی ماژول وب کم در لپ تاپ Dell Inspiron N5010

لپ تاپ Dell Inspiron N5010 (سری محبوب Inspiron 15R) یکی از ماندگارترین و پرتیراژترین دستگاه‌های ۱۵.۶ اینچی در بازار ایران است. ماژول وب کم در این لپ تاپ در لبه فوقانی قاب مانیتور تعبیه شده و به عنوان یک واحد مجتمع، ضبط تصاویر ویدئویی و دریافت صدای محیطی را از طریق کپسول میکروفون داخلی به انجام می‌رساند. این برد الکترونیکی فشرده شامل حسگر تصویر دیجیتال سی ماس، لنز فوکوس ثابت اپتیکال، مدارات فیلترینگ نویز و کنترلر مبدل دیتا به پروتکل استاندارد یو اس بی است. ولتاژ کاری و خطوط دیتا از طریق دسته سیم‌های کابل فلت تصویر از مادر بورد به این ماژول هدایت می‌شوند. با توجه به گذشت زمان و استفاده مداوم از شاسی این لپ تاپ، عواملی مانند ضربه‌های وارده به لبه درب، سستی و شکستگی لولاهای مشهور N5010 که موجب کشیدگی کابل فلت می‌شود، نفوذ مواد شوینده مایع از حاشیه‌های فریم یا نوسانات مدار تغذیه، می‌توانند سبب بروز ایراداتی چون خطای ناشناخته بودن دیوایس در ویندوز (Unknown USB Device)، تاری شدید عدسی، ایجاد تصویر سیاه و یا قطع صدای میکروفون شوند.

برتری ماژول وب کم اورجینال رو دستگاهی در قیاس با نمونه های متفرقه بازار

با توجه به وفور قطعات در بازار برای سری N5010، انواع بردهای متفرقه، کپی‌های ضعیف چینی و نمونه‌های دستکاری‌شده و تعمیری در بازار دیده می‌شوند. ماژول‌های فیک و متفرقه به دلیل بهره‌گیری از سنسورهای رده پایین، در شرایط نوری ضعیف دچار نویز برفکی بسیار شدید، تیرگی تصویر و لگ در ارسال فریم می‌شوند. همچنین در نمونه‌های کپی، کیفیت ساخت کپسول میکروفون بسیار ضعیف بوده و صدایی بم، همراه با هووم الکتریکی و نویز شدید تولید می‌کند. از سویی دیگر، ابعاد نادرست سوراخ‌های فیکس‌کننده در بردهای متفرقه مانع از چفت شدن صحیح وب کم درون فریم پلاستیکی شده و ریسک فشار به پنل ال سی دی را افزایش می‌دهد. ماژول وب کم لپ تاپ Dell Inspiron N5010 موجود در نگین لپ تاپ، کاملاً فابریک و اورجینال رو دستگاهی (Disassembled OEM) با گرید کیفی A پلاس است. از آنجا که این قطعه به صورت دست‌نخورده از روی لپ تاپ فابریک دل دمونتاژ شده است، سازگاری کامل با سیستم‌عامل و شفافیت تصویر کارخانه‌ای را بدون نقص ارائه می‌دهد.

فرآیند تست تخصصی و کنترل کیفیت در آزمایشگاه نگین لپ تاپ

در واحد فنی نگین لپ تاپ، کنترل کیفیت قطعات استوک مطابق استانداردهای دقیق سخت افزاری صورت می‌پذیرد. برای ماژول وب کم دل N5010، در گام نخست عدسی لنز زیر لوپ میکروسکوپی بررسی می‌شود تا عاری از هرگونه خط و خش، ماتی یا ترک‌خوردگی باشد. در مرحله دوم، ماژول به سیستم متصل شده و تفکیک رنگ تصویر، پایداری استریم ویدئویی بدون فریز شدن و عملکرد کپسول میکروفون در دریافت صدای رسا و بدون نویز تست می‌شود. در گام آخر، سلامت کانکتور ورودی فلت و پین‌های ظریف آن بررسی و تایید شده و قطعه همراه با مهلت تست سلامت فنی برای مشتریان و همکاران گرامی ارسال می‌گردد.

دستورالعمل تعویض ایمن و ضرورت سرویس سیستم حرارتی دستگاه

رعایت نکات ایمنی در هنگام کار بر روی بخش صفحه نمایش اهمیت حیاتی دارد: پیش از باز کردن فریم مانیتور و جدا کردن کانکتور وب کم، حتماً شارژر را جدا کرده و باتری لپ تاپ را به طور کامل از محفظه زیر دستگاه خارج کنید. هرگونه تخلیه ناگهانی ولتاژ خط تغذیه ۵ ولت به مسیرهای حساس دیتا در زمان روشن بودن مدار، منجر به آسیب غیرقابل جبران به چیپست جنوبی (PCH) مادر بورد لپ تاپ خواهد شد. علاوه بر این، لپ تاپ دل N5010 به طور ویژه نیازمند سرویس دوره‌ای مدار خنک‌کننده است. حرارت بالا از معایب شناخته‌شده این پلتفرم است و گرفتگی منافذ هیت سینک لپ تاپ با پرز و غبار به همراه فاسد شدن خمیر سیلیکون، دمای چیپست‌های گرافیک و پردازنده را به شدت بالا می‌برد. این گرمای بیش از حد از مسیر لولاها به سمت قاب صفحه نمایش هدایت شده و علاوه بر سفت و شکننده کردن لولاها، روکش کابل‌های فلت را خشک و پوسیده می‌کند. پاکسازی کامل فن لپ تاپ و سرویس اصولی هیت سینک لپ تاپ، بازدهی سیستم را پایدار ساخته و عمر مفید دستگاه را ارتقا می‌دهد. نگین لپ تاپ بر پایه اصل احیا، تعمیر و ارتقا، قطعات کامپوننت اصیل را برای اطمینان خاطر تکنسین‌های حرفه‌ای مهیا می‌سازد.
