فن و هیت سینک با گرافیک لپ تاپ Dell Inspiron 5110 اورجینال رو دستگاهی

معرفی فن و هیت سینک با گرافیک Dell Inspiron 5110

فن و هیت سینک لپ تاپ Dell Inspiron 5110 یکی از مهم ترین مجموعه های سیستم خنک کننده دستگاه است که وظیفه انتقال و دفع حرارت پردازنده و چیپ گرافیک را بر عهده دارد. در مدل های دارای گرافیک مجزا، طراحی هیت سینک با نسخه های بدون گرافیک تفاوت دارد؛ زیرا لوله های انتقال حرارت و صفحه های مسی آن برای پوشش پردازنده و چیپ گرافیک طراحی شده اند.

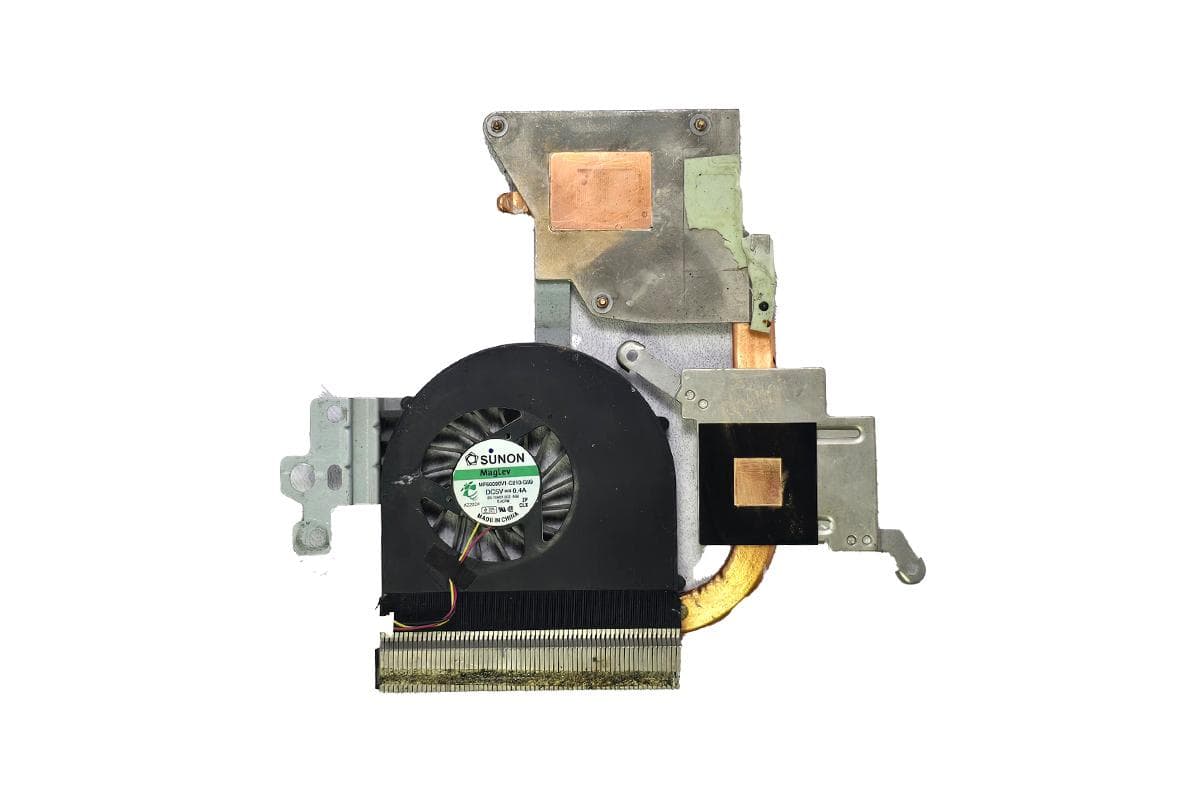

محصول حاضر، فن و هیت سینک با گرافیک اورجینال رو دستگاهی مخصوص لپ تاپ Dell Inspiron 5110 است. این مجموعه از روی دستگاه اصلی باز شده و برای جایگزینی فن پرصدا، فن ازکارافتاده، هیت سینک تاب خورده، لوله مسی آسیب دیده یا سیستم خنک کننده ناقص کاربرد دارد.

نقش فن و هیت سینک در خنک سازی

هیت سینک با استفاده از پدهای حرارتی و خمیر سیلیکون، گرمای تولیدشده توسط CPU و GPU را جذب می کند. سپس این حرارت از طریق لوله های مسی به پره های هیت سینک منتقل می شود. فن نیز با ایجاد جریان هوا از میان پره ها، گرما را از دریچه خروجی لپ تاپ خارج می کند.
اگر این مجموعه عملکرد مناسبی نداشته باشد، دمای دستگاه بالا می رود. بالا بودن دما ممکن است باعث کند شدن عملکرد لپ تاپ، افت فریم در برنامه های گرافیکی، خاموش شدن ناگهانی، ری استارت شدن یا کاهش عمر پردازنده و چیپ گرافیک شود.

علائم خرابی فن یا هیت سینک

صدای غیرعادی فن، لرزش، چرخش نکردن فن، خطای Fan Error، داغ شدن بیش از حد قسمت خروجی هوا و خاموشی ناگهانی از نشانه های رایج خرابی این قطعه هستند. همچنین شکستن پره های فن، خرابی موتور، پارگی کابل فن، آسیب دیدن سوکت و تاب برداشتن سطح تماس هیت سینک می تواند عملکرد سیستم خنک کننده را مختل کند.
در صورتی که لپ تاپ پس از سرویس و تعویض خمیر سیلیکون همچنان دمای غیرطبیعی دارد، بررسی فن، هیت سینک، پدهای حرارتی و مسیر خروج هوا ضروری است.

سازگاری با مدل گرافیک دار

این فن و هیت سینک برای نسخه های Dell Inspiron 5110 دارای گرافیک مجزا مناسب است. پیش از خرید، باید مدل دقیق مادربرد، نوع گرافیک، محل پیچ های هیت سینک، تعداد لوله های مسی، سوکت فن و شماره پارت روی قطعه قبلی با نمونه ارائه شده تطبیق داده شود.
نسخه های گرافیک دار و بدون گرافیک ممکن است از نظر جای پیچ، فرم هیت سینک و سطح تماس با مادربرد تفاوت داشته باشند. بنابراین نصب هیت سینک نامناسب می تواند باعث خنک نشدن صحیح پردازنده یا چیپ گرافیک شود.

وضعیت اورجینال رو دستگاهی

این محصول اورجینال رو دستگاهی است و ممکن است آثار معمول استفاده، گرد و غبار محدود یا آثار خمیر سیلیکون قدیمی روی سطح آن وجود داشته باشد. سلامت موتور فن، پره ها، کابل، سوکت، لوله های مسی و محل پیچ های هیت سینک باید پیش از ارسال بررسی شود.
توصیه می شود هنگام نصب، خمیر سیلیکون باکیفیت روی CPU و GPU استفاده شود و در صورت نیاز پدهای حرارتی نیز تعویض گردند. همچنین تمیز کردن کامل دریچه ها و پره های خروج هوا به بهبود عملکرد سیستم خنک کننده کمک می کند.

نکات نصب و تست

پیش از نصب، شارژر و باتری را جدا کنید. پیچ های هیت سینک را مطابق شماره گذاری روی قطعه و به صورت مرحله ای ببندید تا فشار یکنواخت روی CPU و GPU ایجاد شود. پس از مونتاژ، عملکرد فن، دمای پردازنده، دمای گرافیک و خروج جریان هوای گرم را با نرم افزارهای تست بررسی کنید.
