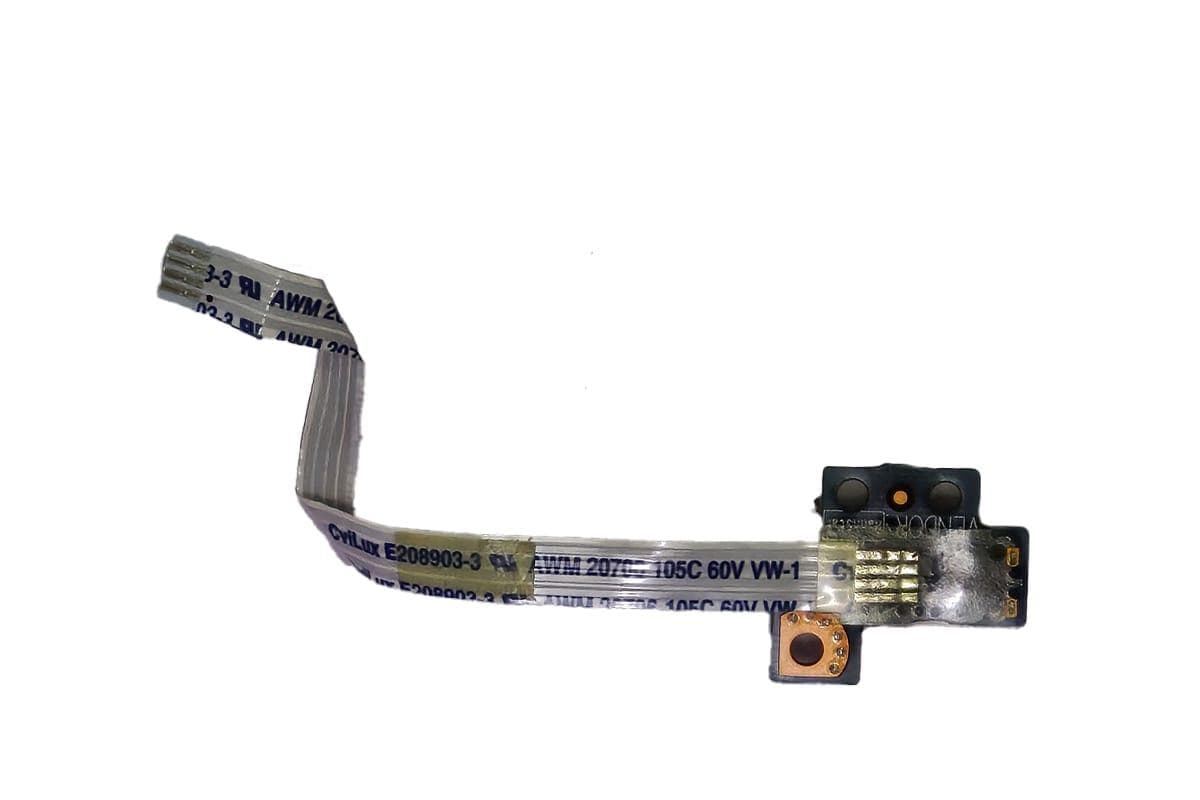

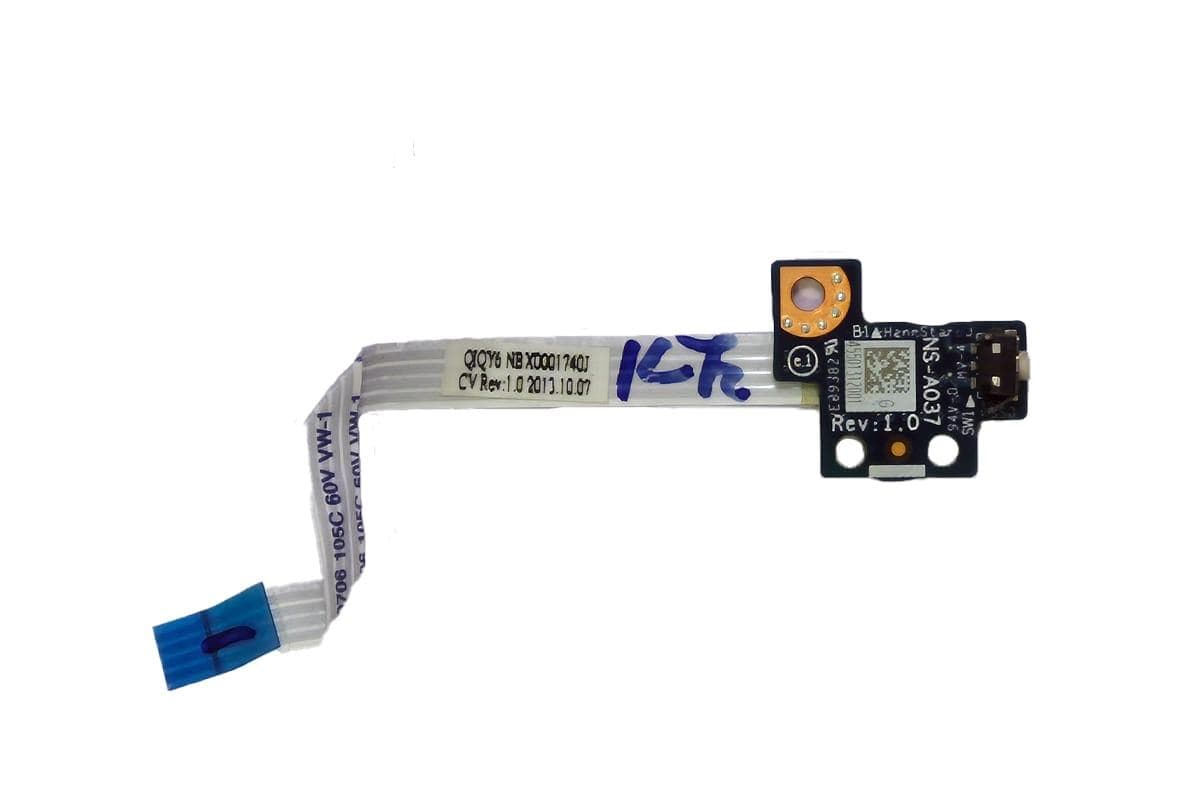

داتربرد دکمه ریست لپ تاپ Lenovo IdeaPad Y510p اورجینال رو دستگاهی

در معماری داخلی لپ تاپ Lenovo IdeaPad Y510p، برخی کلیدهای کم‌مصرف نظیر دکمه ریست (Novo Button) و کنترل‌های جانبی روی یک برد کوچک مجزا به نام داتربرد تعبیه شده‌اند. این برد از طریق کابل فلت به مادربرد متصل می‌شود و وظیفه ارسال پالس الکتریکی فرمان ریست یا ورود به منوی ریکاوری را بر عهده دارد. طراحی این بخش به گونه‌ای است که کلید در دسترس کاربر قرار گیرد بدون اینکه نیاز به سوراخ‌کاری یا مسیر پیچیده در بدنه اصلی باشد.

نمونه اورجینال رو دستگاهی این قطعه، از روی دستگاه سالم باز شده و دارای میکروسوئیچ دقیق با عمر مکانیکی بالا، لحیم‌کاری‌های کارخانه‌ای و مسیر مسی سالم است. به این ترتیب، فشردن دکمه در هر بار استفاده، فرمان را به صورت پالس پایدار و بدون لرزش به مدار اصلی منتقل می‌کند.

خرابی دکمه ریست معمولاً با علائمی مانند عدم واکنش دستگاه به فشار دکمه، گیر کردن مکانیکی کلید، نیاز به فشار شدید برای فعال شدن فرمان یا فعال شدن ناخواسته و مکرر ریست مشاهده می‌شود. در برخی موارد نیز لپ تاپ هنگام بوت به طور تصادفی وارد منوی ریکاوری می‌شود که این امر از نشتی جریان در مدار دکمه یا اکسیداسیون پین‌های برد ناشی می‌گردد.

از مهم‌ترین عوامل خرابی این قطعه می‌توان به نفوذ رطوبت و گرد و غبار، سایش مکانیکی میکروسوئیچ در اثر استفاده مکرر و قطعی در مسیر کابل فلت اشاره کرد. بررسی ولتاژ و تست پیوستگی مدار پیش از تعویض قطعه توصیه می‌شود تا از سالم بودن سایر اجزای مسیر مطمئن شوید.

برای تعویض این قطعه، ابتدا باتری و آداپتور برق را جدا کرده و دستگاه را خاموش نمایید. قاب زیرین را باز کرده و فلت رابط داتربرد را با احتیاط از سوکت آزاد کنید. هنگام نصب برد جدید، دقت کنید که کلید در محل صحیح خود روی بدنه قرار گیرد و پیچ‌های مهارکننده به طور یکنواخت بسته شوند تا فشار موضعی به برد ایجاد نشود.

نگین لپ تاپ به عنوان مرکز تخصصی و مرجع تأمین لپ تاپ ، PC و قطعات مرتبط و مرکز جامع تعمیر لپ تاپ و PC، داتربردها، بردهای کوچک کنترلی و قطعات کمیاب داخلی را با تضمین اصالت و سلامت فنی ارائه می‌دهد. برای بررسی موجودی و خرید داتربرد دکمه ریست لپ تاپ Lenovo IdeaPad Y510p، با کارشناسان فنی نگین لپ تاپ در تماس باشید.
