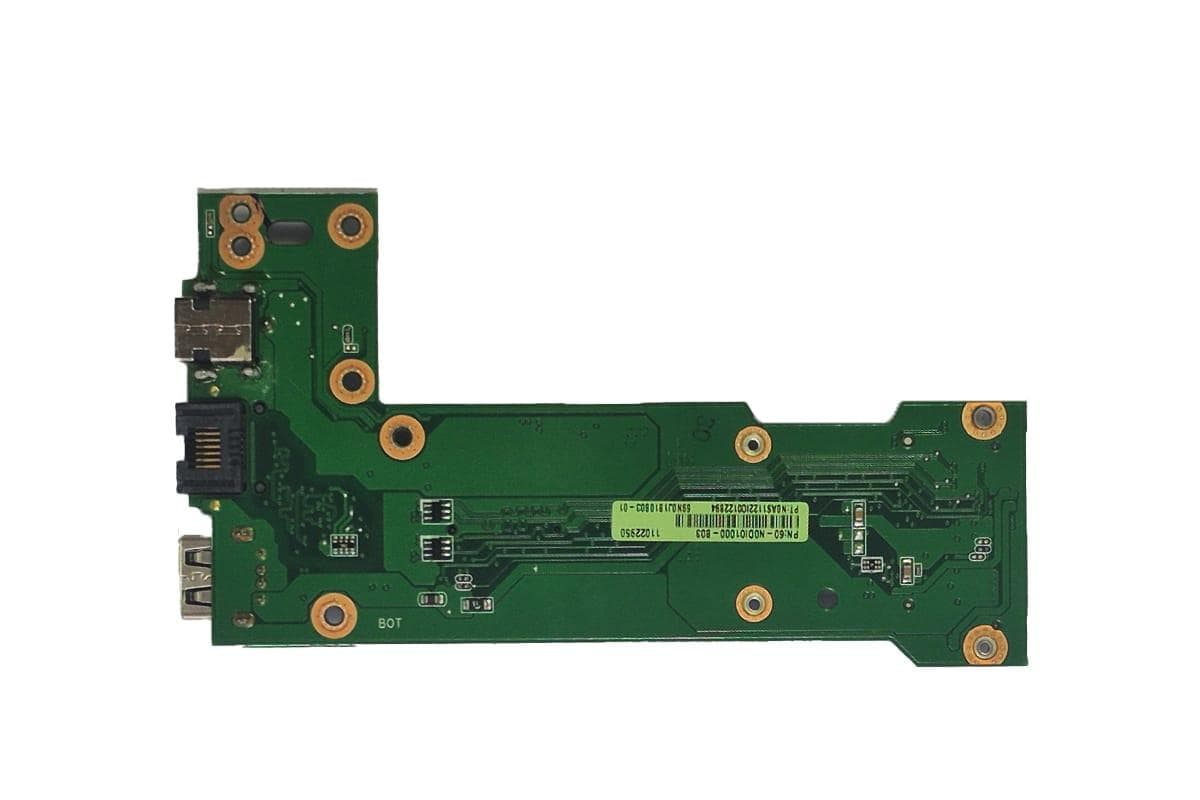

داتربرد برد فرعی درگاه USB و LAN و سوکت شارژ لپ تاپ Asus K42J اورجینال رو دستگاهی

داتربرد یا برد ورودی و خروجی فرعی (IO Board) در لپ تاپ Asus K42J، وظیفه میزبانی از درگاه‌های ارتباطی حساس و تأمین تغذیه دستگاه را بر عهده دارد. در این مدل، سوکت شارژ (DC Jack)، پورت شبکه اترنت (LAN RJ45) و درگاه‌های USB بر روی یک مدار چاپی مجزا قرار گرفته‌اند و از طریق یک کابل فلت رابط به مادربرد اصلی متصل می‌شوند.

جدا بودن این بخش از برد اصلی یک مزیت مهندسی است؛ زیرا در صورت نوسان جریان ورودی شارژر، فشار فیزیکی به کابل شبکه یا خرابی پورت‌های USB بر اثر اتصالی لوازم جانبی، آسیب فقط به داتربرد محدود می‌شود و مادربرد اصلی از سوختگی مدار تغذیه در امان می‌ماند. نسخه اورجینال رو دستگاهی این برد از قطعات الکترونیکی استاندارد، فیوزهای محافظ فابریک و جک شارژ مقاوم کارخانه‌ای بهره می‌برد.

خرابی داتربرد با نشانه‌های متعددی بروز می‌کند. شایع‌ترین علامت، قطعی و وصلی شارژ لپ تاپ هنگام تکان دادن فیش آداپتور، داغ شدن غیرعادی اطراف ورودی شارژر و شارژ نشدن باتری است که معمولاً به دلیل شکستگی پایه‌های داخلی سوکت شارژ ایجاد می‌شود.

از دیگر علائم می‌توان به شناخته نشدن فلش مموری و تجهیزات جانبی توسط پورت‌های USB، پیغام خطای اضافه بار برقی (Power Surge on the USB Port)، کار نکردن درگاه کابل شبکه LAN یا سوختگی قطعات smd روی این برد اشاره کرد. در صورت شکستگی فیزیکی پایه‌های پورت شبکه یا آسیب دیدن مدار ورودی، تعویض کامل داتربرد بهترین، سریع‌ترین و استانداردترین گزینه تعمیراتی است.

شاسی سری Asus K42J با برخی لپ تاپ‌های خانواده Asus A42 و Asus X42 هم‌پوشانی دارد. با این حال، با توجه به تنوع کانفیگ‌های گرافیکی و مادربوردهای مختلف در سری K42 (مانند نسخه‌های K42JR, K42JV, K42JC)، چینش قطعات روی برد فرعی و مدل فلت اتصالی ممکن است در برخی جزئیات متفاوت باشد.

جهت جلوگیری از هرگونه عدم تطابق فیزیکی با شکاف‌های قاب لپ تاپ یا سوکت‌های کابل فلت، توصیه می‌شود پیش از ثبت سفارش، پارت نامبر حک شده با فونت سفید روی سطح برد فرعی دستگاه معیوب را مطالعه کرده و تصاویر آن را با نمونه اورجینال تطبیق دهید.

فرآیند تعویض داتربرد نیازمند باز شدن شاسی لپ تاپ و دسترسی به اتصالات داخلی است. قبل از شروع فرآیند، باید آداپتور برق و باتری لپ تاپ به صورت کامل جدا شوند تا هیچ‌گونه ولتاژ ذخیره‌شده‌ای در مدار باقی نماند.هنگام جا زدن کابل فلت رابط میان داتربرد و مادربرد اصلی، قفل سوکت ZIF باید با ابزار مناسب و بدون اعمال فشار باز و بسته شود. هرگونه کجی یا کشیدگی در مسیر پین‌های فلت می‌تواند منجر به کار نکردن پورت‌های USB یا اختلال در شناسایی پورت LAN گردد. همچنین مهارهای پیچ داتربرد روی قاب کف باید به درستی بسته شوند تا با وارد کردن فیش شارژر یا کابل لن، به سوکت فشار وارد نشود.

نگین لپ تاپ به عنوان مرکز تخصصی و مرجع تأمین لپ تاپ ، PC و قطعات مرتبط و مرکز جامع تعمیر لپ تاپ و PC، تمامی قطعات سخت‌افزاری رو دستگاهی و داتربردهای فابریک را پس از تست کامل عملکرد پورت‌ها، سلامت ورودی جریان سوکت شارژ و نبود لقی فیزیکی در اختیار مشتریان قرار می‌دهد. کارشناسان نگین لپ تاپ آماده‌اند با بررسی مدل دستگاه شما، قطعه فابریک و کامپتیبل مناسب را شناسایی و خدمات تعویض و تعمیرات تخصصی را به شکل حرفه‌ای انجام دهند.
