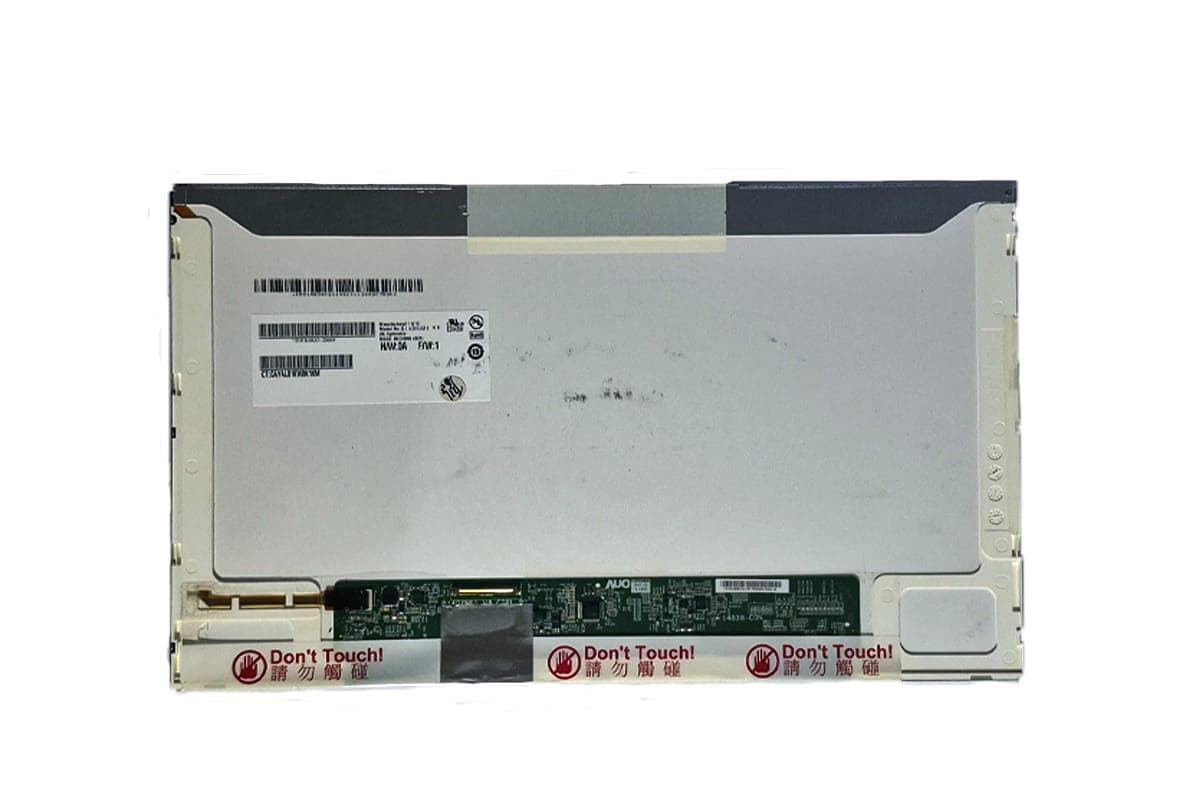

صفحه نمایش ال سی دی لپ تاپ ۱۴.۰ اینچ AU Optronics پارت نامبر B140XW01

پنل صفحه نمایش B140XW01 یکی از شناخته‌شده‌ترین و پرکاربردترین نمایشگرهای سایز ۱۴.۰ اینچ با نسبت تصویر ۱۶:۹ در لپ تاپ‌های نسل قدیم به شمار می‌رود. این پنل ساخت کمپانی معتبر AU Optronics (AUO) است که در بازار به اشتباه تحت عناوینی شبیه کلمه ثبت‌شده روی فریم نیز خوانده می‌شود. رزولوشن استاندارد این صفحه نمایش ۱۳۶۶ در ۷۶۸ پیکسل (HD / WXGA) بوده و تفکیک رنگ مطلوب و روشنایی استانداردی را برای مصارف روزمره، امور اداری و وب‌گردی فراهم می‌کند.

این نمایشگر در قالب فریم ضخیم (Standard) عرضه شده و با داشتن جای پیچ در لبه‌های کناری، به طور مستقیم روی براکت‌ها و لولای شاسی لپ تاپ مهار می‌شود. پنل B140XW01 در نسخه‌های مختلف تولید شده که برخی نسخه‌های آن از نور پس‌زمینه لامپی CCFL به همراه برد اینورتر و برخی دیگر از مدار ال ای دی بهره می‌برند.

صفحه نمایش یکی از آسیب‌پذیرترین بخش‌های هر لپ تاپ است. ضربه فیزیکی، سقوط دستگاه، فشار آمدن به پشت درب لپ تاپ یا بستن درب هنگامی که جسم خارجی روی کیبورد قرار دارد، از عوامل شایع شکستگی کریستال مایع و پخش شدن جوهر سیاه در تصویر هستند.

علاوه بر آسیب‌های فیزیکی، بروز خطوط عمودی یا افقی رنگی، پرش مدام تصویر، تاریک شدن بخش‌هایی از صفحه نمایش و کم‌نور شدن شدید زمینه تصویر نشان‌دهنده نقص در ساختار داخلی پنل یا نور پس‌زمینه است. در چنین وضعیتی، تعویض کامل پنل با نمونه سازگار و فابریک تنها راهکار بازیابی کیفیت بصری دستگاه خواهد بود.

پارت نامبر B140XW01 دارای نگارش‌های مختلفی تحت عنوان ورژن (مانند V.0, V.1, V.2 و …) است. تفاوت این نسخه‌ها عمدتاً در تکنولوژی نور پس‌زمینه (استفاده از لامپ فلورسنت CCFL نیازمند کابل های‌ولتاژ اینورتر در مقایسه با فلت‌های LED مدرن‌تر) و جایگاه سوکت اتصال خلاصه می‌شود.

پیش از نهایی کردن سفارش، توصیه می‌شود نمایشگر معیوب از روی دستگاه باز شده و لیبل پشت پنل بررسی گردد. پارت نامبر کامل شامل پسوند ورژن، تعداد پین‌های سوکت ورودی (۳۰ پین یا ۴۰ پین) و نحوه اتصال کابل تصویر باید با قطعه جایگزین تطبیق داده شود تا از هرگونه عدم تطابق فلت تصویر با مادربرد پیشگیری به عمل آید.

نصب و تعویض پنل صفحه نمایش نیاز به رعایت اصول فنی و ظرافت بالا دارد. اولین و مهم‌ترین گام پیش از باز کردن قاب دور صفحه (قاب B)، خاموش کردن کامل دستگاه، جداسازی آداپتور شارژ و خارج کردن باتری است. غفلت از قطع برق می‌تواند به سوختن چیپ گرافیک مادربرد یا فیوز بخش تصویر (Backlight Fuse) منجر شود.

هنگام باز کردن خارهای قاب B باید از اسپاتول یا ابزار پلاستیکی منعطف استفاده شود تا لبه‌های قاب نشکند. کابل فلت تصویر را باید بدون کشیدگی و به آرامی در سوکت صفحه نمایش محکم کرد و چسب نگهدارنده فابریک فلت را در جای خود قرار داد تا با باز و بسته شدن لولا، سوکت لق نشود.

نگین لپ تاپ به عنوان مرکز تخصصی و مرجع تأمین لپ تاپ ، PC و قطعات مرتبط و مرکز جامع تعمیر لپ تاپ و PC، انواع صفحه نمایش‌های لپ تاپ را با ضمانت سلامت فیزیکی، تست دقیق پیکسل و بررسی سازگاری سوکت ارائه می‌دهد. در صورتی که در تشخیص نوع کانکتور و پارت نامبر پنل صفحه نمایش B140XW01 دستگاه خود مردد هستید، کارشناسان بخش فنی نگین لپ تاپ آماده راهنمایی و ارائه خدمات تعویض تخصصی به شما هستند.
