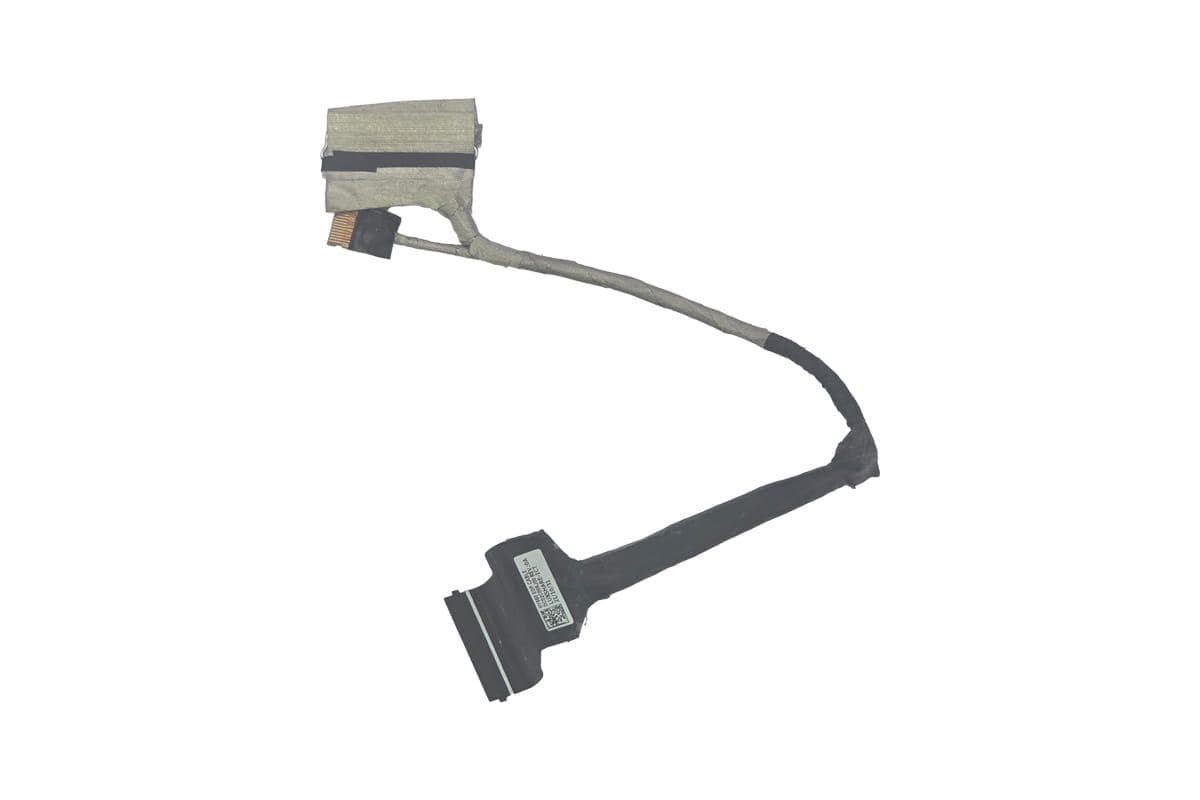

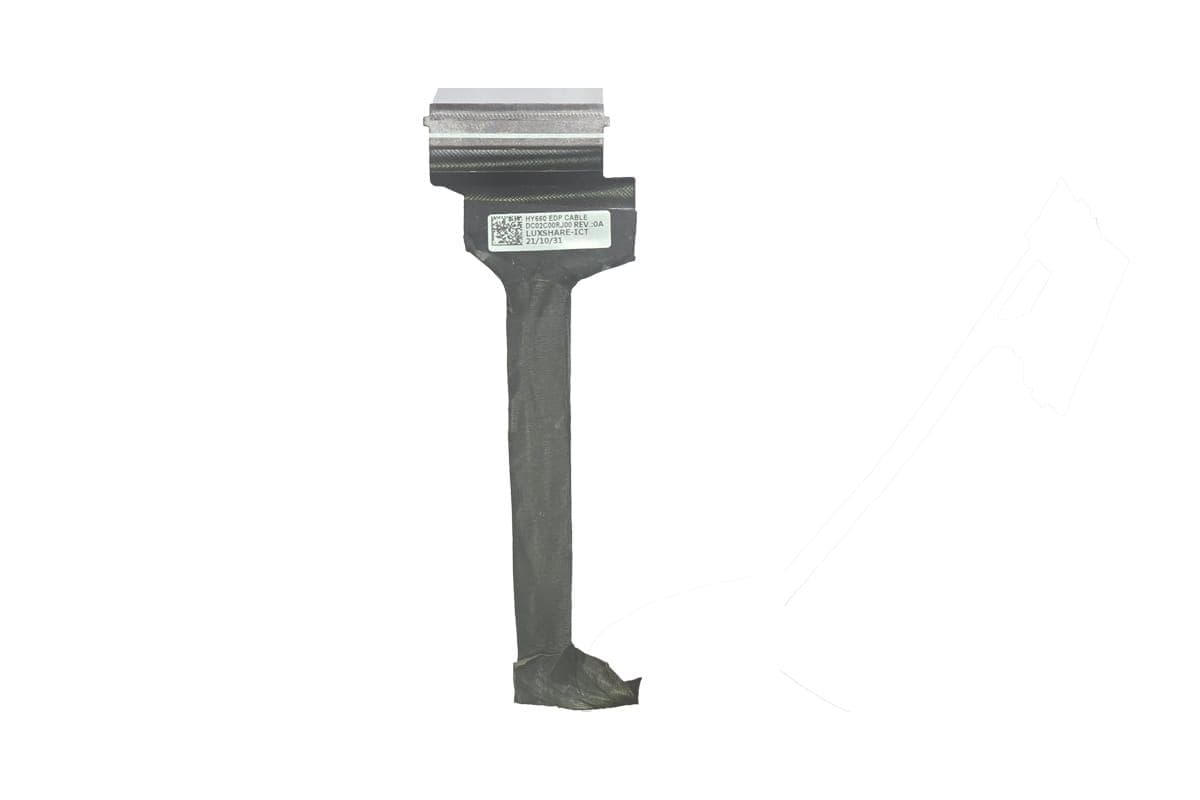

کابل فلت تصویر لپ تاپ Lenovo Legion 5 Pro 16ITH6 اورجینال رو دستگاهی

معرفی محصول

کابل فلت تصویر یا کابل eDP، شریان حیاتی انتقال سیگنال های ویدیویی فوق سریع میان پردازنده گرافیکی مادربرد و پنل صفحه نمایش در لپ تاپ های گیمینگ رده بالا نظیر Lenovo Legion 5 Pro 16ITH6 است. از آنجا که این لپ تاپ از صفحه نمایش های ۱۶ اینچی با وضوح تصویر بالا WQXGA (رزولوشن ۲۵۶۰ در ۱۶۰۰) و رفرش ریت ۱۶۵ هرتز پشتیبانی می کند، کابل رابط تصویر وظیفه ای فوق العاده حساس با پهنای باند گسترده را به دوش می کشد. کابل فلت ارائه شده در فروشگاه نگین لپ تاپ یک نمونه کاملاً اورجینال و رو دستگاهی است که مستقیماً از روی لپ تاپ اصلی لنوو باز شده و شامل شیلدهای استاندارد ضد نویز، فویل های محافظتی آلومینیومی و کانکتورهای پرس شده فابریک کارخانه است.

اهمیت استفاده از قطعه اورجینال

در لپ تاپ های گیمینگ مجهز به پنل های با رزولوشن بالا و فرکانس نوسازی ۱۶۵ هرتز، کمترین افت سیگنال یا تداخل الکترومغناطیسی می تواند باعث پرش تصویر، سیاهی صفحه، افت فریم یا حتی سوختگی کنترلر نور پس زمینه ال سی دی شود. کابل های تصویر غیراصل یا بازسازی شده اغلب از رشته سیم های بی کیفیت مسی با مقاومت نامتعارف استفاده می کنند که با چرخش مکرر لولا به سرعت قطعی پیدا کرده و ممکن است خط ولتاژ بالای نور پس زمینه را با خطوط دیتای سی پی یو اتصال کوتاه کنند. این اتفاق می تواند خسارات جبران ناپذیری به مادربرد وارد سازد. تهیه کابل فلت تصویر اورجینال رو دستگاهی از نگین لپ تاپ، تضمین کننده کیفیت شفاف تصویر و ایمنی کامل بردهای الکترونیکی دستگاه است.

تست و کنترل کیفیت در نگین لپ تاپ

مجموعه نگین لپ تاپ به عنوان مرجع تخصصی تأمین لپ تاپ، قطعات و مرکز جامع تعمیرات لپ تاپ و PC، تمامی قطعات حساس الکترونیکی را پیش از ارسال ارزیابی می کند. کابل فلت ال سی دی لپ تاپ Legion 5 Pro 16ITH6 با استفاده از تستر و در حالت اتصال روی شاسی با زوایای مختلف لولا تحت بررسی قرار می گیرد تا از عدم قطعی لحظه ای در هنگام باز و بسته شدن درب لپ تاپ اطمینان حاصل شود. پین های بسیار ظریف کانکتور ورودی مادربرد و کانکتور خروجی صفحه نمایش از نظر عدم خمیدگی، سلامت قفل های فلزی، سلامت روکش بافته شده کابل و اتصالات منتهی به وبکم و سنسورها دقیقاً ارزیابی و تایید می شوند.

نشانه های خرابی و ضرورت تعویض

خرابی کابل فلت تصویر معمولاً به دلیل فرسایش رشته های داخلی کابل در محل چرخش لولا، گیر کردن سیم ها لای لولا هنگام بستن نادرست قاب یا کشیدگی کانکتور رخ می دهد. علائم بارز نقص فنی کابل شامل قطع و وصل شدن تصویر یا تغییر رنگ صفحه هنگام تکان دادن درب لپ تاپ، سیاه شدن کامل صفحه در زاویه ای خاص در حالی که خروجی پورت HDMI روی مانیتور خارجی تصویر می دهد، خطوط موازی لرزان روی ال سی دی، و چشمک زدن نور پس زمینه است. در صورت مشاهده این علائم، تعویض سریع کابل تصویر با یک نمونه اورجینال رو دستگاهی از گسترش خرابی به چیپ گرافیک یا برد پنل جلوگیری می کند.

نکات مهم نصب و تعویض

پیش از باز کردن قاب ها و جدا کردن کانکتور کابل تصویر، قطع کردن برق شارژر و کشیدن حتمی سوکت باتری لپ تاپ از روی مادربرد الزامی است، چرا که خط تغذیه نور پس زمینه ال سی دی دارای ولتاژ مستقیم است و کوچکترین جابجایی کابل در حالت برق دار باعث سوختن مدار بک لایت خواهد شد. همچنین کابل باید دقیقاً از همان مسیر شیاردار فابریک شاسی و پشت لولا عبور داده شود تا تحت فشار پیچ ها یا لبه های تیز لولا قرار نگیرد. برای چسباندن قفل کانکتور پشت ال سی دی از چسب عایق اورجینال استفاده فرمایید. در صورت نیاز، تکنسین های حرفه ای مرکز تعمیرات نگین لپ تاپ آماده ارائه خدمات تخصصی تعویض این قطعه هستند.
