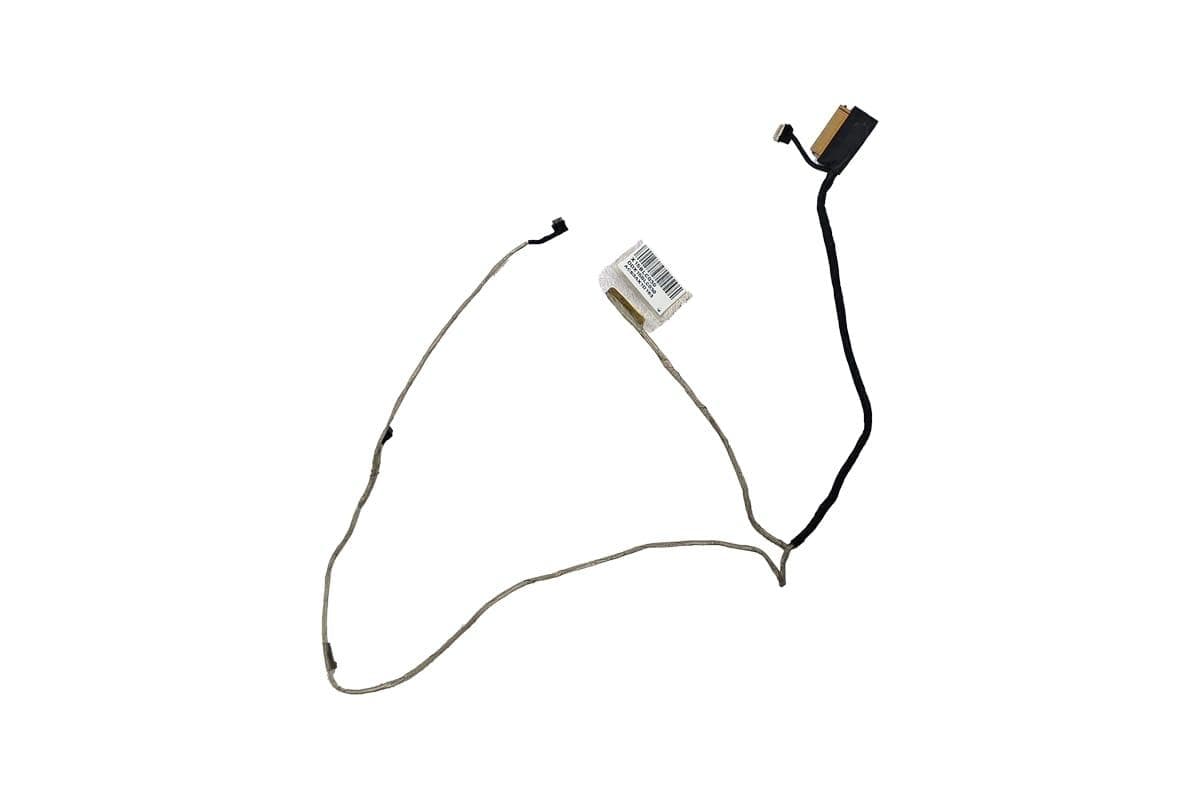

کابل فلت تصویر لپ تاپ HP Pavilion 15-ab اورجینال رو دستگاهی

اهمیت ساختاری و عملکردی کابل فلت تصویر در لپ تاپ HP Pavilion 15-ab

کابل فلت تصویر یا شریان انتقال سیگنال ویدئویی در لپ تاپ های پانزده و شش دهم اینچی HP Pavilion 15-ab و 15-ak وظیفه فوق العاده حیاتی و حساسی را بر عهده دارد؛ این قطعه ارتباط دهنده مستقیم مادربرد با پنل صفحه نمایش ال ای دی و همچنین ماژول دوربین وبکم و میکروفون های داخلی است. با توجه به اینکه این کابل حاوی ده ها رشته سیم بسیار نازک و شیلددار کواکسیال برای انتقال داده های فرکانس بالای تصویر ای دی پی و همچنین خطوط تغذیه پرولتاژ مدار نور پس زمینه ال ای دی است، ساختار آن باید از انعطاف پذیری بالا و عایق بندی بی نقص برخوردار باشد. با توجه به عبور این کابل از لابلای مفصل متحرک لولای چپ لپ تاپ، حرکات باز و بست مداوم درب دستگاه، سفت شدن لولاها یا شکستگی قاب A که باعث تحت فشار قرار گرفتن کابل می شود، به مرور زمان رشته سیم های داخلی دچار خستگی فلز و قطعی می شوند. پریدن تصویر با تغییر زاویه صفحه نمایش، چشمک زدن تصویر، خطوط افقی یا عمودی مواج، تیره ماندن صفحه در حالی که خروجی اچ دی ام آی سالم است و از کار افتادن وبکم از نشانه های بارز خرابی فلت به حساب می آیند؛ استفاده از کابل فابریک رو دستگاهی عملکرد پایدار نمایشگر و ایمنی مادربرد را تضمین می کند.

تفاوت فلت تصویر اصلی رو دستگاهی با نمونه های کپی و بازاری متفرقه

کابل های فلت تصویر بازاری و های کپی چینی معمولا از سیم های با خلوص مس پایین، عایق های شکننده و شیلدهای ضعیف آلومینیومی ساخته می شوند که توانایی دفع امواج الکترومغناطیسی و نویزهای داخلی بدنه لپ تاپ را ندارند و تصویر خروجی را با نویز و موج همراه می سازند؛ مهم تر از آن، در کابل های فیک ضخامت سیم ها و مقاومت فیزیکی آنها در برابر خمش بسیار پایین است و پس از مدتی کوتاه مجددا در نقطه چرخش لولا قطع می شوند یا حتی بدتر از آن، اتصال کوتاه میان خطوط ولتاژ بالا با خطوط داده به سوختن مستقیم پردازنده گرافیکی یا مدار سوئیچ تصویر مادربرد ختم می گردد. کابل فلت تصویر HP Pavilion 15-ab ارائه شده در نگین لپ تاپ، صددرصد اورجینال رو دستگاهی دمونتاژ شده از روی شاسی فابریک با گرید کیفی A پلاس است که سیم های کواکسیال تمام مس شیلددار فابریک، پوشش محافظ ضد سایش، پین های سوکت بدون سولفاته یا خمیدگی و انشعاب کاملا استاندارد وبکم را دارا بوده و خیالی آسوده از پایداری تصویر به همراه دارد.

مراحل تست و تایید سلامت فنی قطعه در بخش کنترل کیفیت نگین لپ تاپ

تمامی کابل های فلت تصویر پیش از بسته بندی اختصاصی و ارسال، در واحد فنی نگین لپ تاپ مورد ارزیابی های چندمرحله ای زیر قرار می گیرند:
تک تک لاین های سیگنال تصویر و خطوط ولتاژ با دستگاه مولتی متر و تستر اختصاصی بررسی شده تا از عدم وجود قطعی و عدم اتصال کوتاه بین پین ها اطمینان حاصل شود
کابل در حین تست اتصال تحت مانور خمش ملایم در نقطه گردش لولا قرار می گیرد تا از عدم پریدن ارتباط در زمان باز و بست درب مانیتور اطمینان حاصل گردد
سوکت سی پین اتصال به ال سی دی و کانکتور مادربوردی از حیث سلامت پین های ظریف، نبود خمیدگی و تمیزی روکش فلزی بازرسی می شوند
انشعاب های مرتبط با ماژول وبکم و میکروفون از لحاظ رسانایی کامل پین ها و سلامت سوکت کوچک پایانی تست می گردند

نکات تخصصی نصب فلت تصویر و اهمیت سرویس هم زمان سیستم خنک کننده

رعایت نکات ایمنی و فنی زیر در هنگام تعویض کابل فلت تصویر لپ تاپ HP Pavilion 15-ab حیاتی است: مهم ترین نکته پیش از هرگونه اقدام، خاموش کردن کامل دستگاه، جداسازی شارژر برق و خارج کردن باتری خارجی دستگاه از محفظه زیرین است؛ به هیچ عنوان در حالتی که دستگاه دارای هرگونه منبع تغذیه است اقدام به وصل یا قطع کردن فلت از سوکت مانیتور یا مادربرد ننمایید، زیرا خط تغذیه نوزده ولت بک لایت در کنار پین های حساس گرافیک قرار دارد و یک جرقه میلی ثانیه ای به سوختن بلافاصله چیپ گرافیک یا میکروکنترلر می انجامد؛ هنگام جاگذاری کابل دقت کنید تا آن را دقیقا در مسیر شیارهای فابریک قاب A و لولا قرار دهید و از کشیده شدن یا ماندن کابل زیر پایه‌های فلزی لولا اکیدا خودداری نمایید. ضمنا با توجه به اینکه تعویض فلت مستلزم بازگشایی بخش عمده ای از دستگاه است، این زمان عالی ترین موقعیت برای انجام سرویس اساسی خنک کننده لپ تاپ محسوب می شود؛ پاک کردن گرد و غبار متراکم از پره های فن لپ تاپ، پاکسازی شبکه مسی هیت سینک لپ تاپ و تعویض خمیر سیلیکون کهنه روی چیپست با خمیر مرغوب، با کاهش دمای کاری مدار از استهلاک سیم ها و خازن ها جلوگیری می کند. نگین لپ تاپ در مسیر احیا، تعمیر و ارتقا، حافظ عملکرد مطمئن دستگاه شماست.
