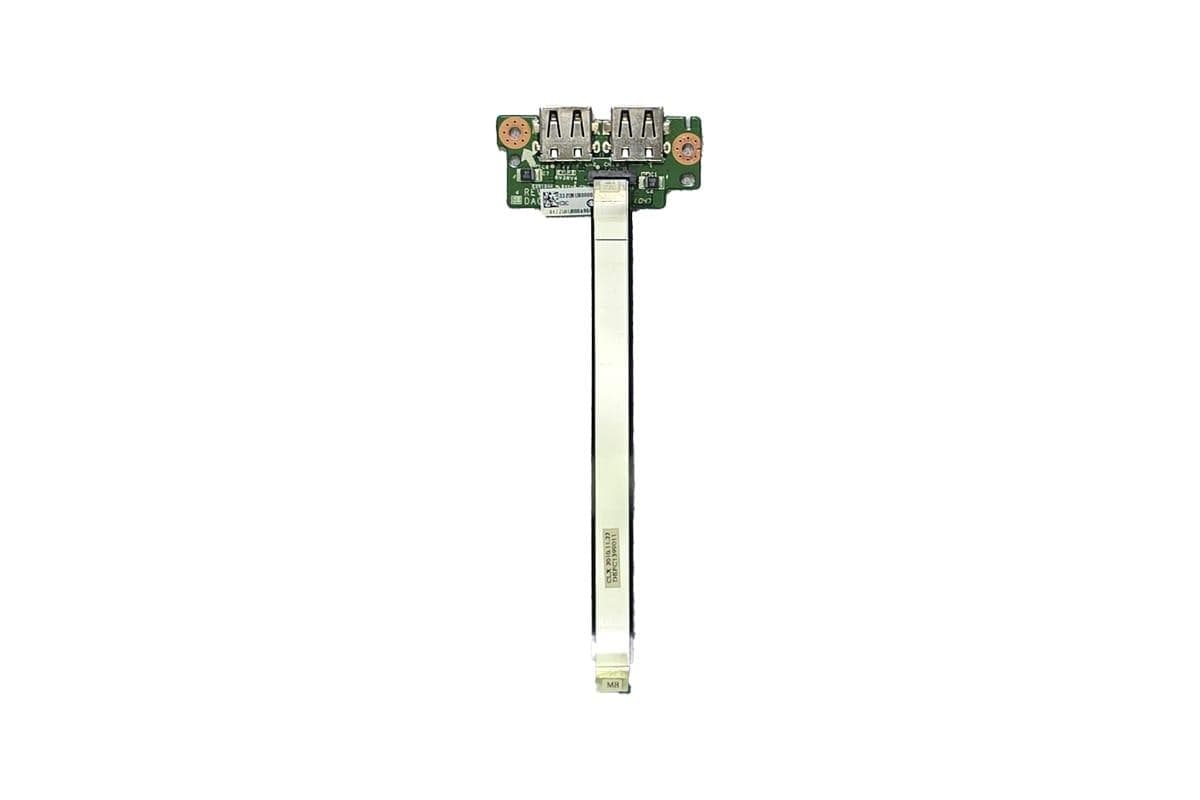

داتر بورد دو پورت USB لپ تاپ Acer Aspire 4738 اورجینال رو دستگاهی

اهمیت ساختاری و مهندسی داتر بورد دو پورت USB در لپ تاپ Acer Aspire 4738

در ساختار مادربوردهای لپ تاپ ۱۴ اینچ ایسر اسپایر مدل 4738 و پلتفرم‌های هم‌خانواده 4738G، شرکت ایسر برای بهینه‌سازی فضا و مدیریت اتصالات جانبی، پورت‌های سمت راست دستگاه را بر روی یک برد فرعی مجزا با عنوان داتر بورد یو اس بی پیاده‌سازی کرده است. این برد الکترونیکی کوچک اما بسیار کلیدی، وظیفه میزبانی از دو درگاه پرکاربرد پورت USB را بر عهده دارد که از طریق یک کابل فلت ریبون پهن و فیلترهای نویزگیر به مادربورد مرکزی متصل می‌شوند. نقش مهندسی این داتر بورد تنها درگاه فیزیکی اتصال موس، فلش مموری، هارد اکسترنال و پرینتر نیست، بلکه شامل لاین‌های حفاظتی ولتاژ خروجی ۵ ولت استاندارد، فیوزهای محافظ جریان و سیستم ارت شاسی است. به دلیل اتصال مکرر لوازم جانبی، کشیدگی ناگهانی کابل‌ها یا نوسانات الکتریکی فلش‌ها، زبانه‌های داخلی این پورت‌ها دچار شکستگی شده یا لاین‌های داده آن دچار قطعی و آسیب مدار می‌شوند که تعویض کامل برد تنها راهکار اصولی بازگردانی عملکرد سیستم است.

برتری داتر بورد فابریک رو دستگاهی نسبت به نمونه های تعمیری و متفرقه

کیفیت لایه‌های مس در پی سی بی و مقاومت فیزیکی سوکت‌ها عاملی تعیین‌کننده در طول عمر بورد ورودی و خروجی است. نمونه‌های تعمیری یا متفرقه‌ای که سوکت‌های غیراصل بر روی آن‌ها لحیم‌کاری شده‌اند، با کوچک‌ترین تکان کابل، اتصال داده را قطع می‌کنند یا سبب افت محسوس سرعت انتقال اطلاعات تا مرز فریز شدن سیستم‌عامل می‌شوند. از سوی دیگر، بوردهای دستکاری‌شده فاقد فیلترهای تداخل الکترومغناطیسی و فیوزهای فابریک هستند که در صورت اتصال کوتاه شدن پورت‌ها، ولتاژ برگشتی مخربی را مستقیماً به سمت چیپ جنوبی یا کنترلر مرکزی مادربورد لپ تاپ هدایت می‌کنند و باعث خاموشی کامل دستگاه می‌شوند. داتر بورد دو پورت USB لپ تاپ Acer Aspire 4738 موجود در نگین لپ تاپ، کاملاً اورجینال رو دستگاهی دمونتاژ شده از روی شاسی فابریک با گرید کیفی A پلاس است که از درگاه‌های مستحکم شرکتی، لحیم‌کاری فابریک قلع خالص و پایداری ولتاژ دقیق در استفاده طولانی‌مدت برخوردار است.

مراحل کنترل کیفی و تایید سلامت قطعه در نگین لپ تاپ

در آزمایشگاه الکترونیک و کنترل کیفیت نگین لپ تاپ، داتر بوردهای استوک پیش از بسته‌بندی، تحت مراحل تست چندگانه قرار می‌گیرند:
سلامت زبانه‌های پلاستیکی عایق و پین‌های طلایی داخل هر دو پورت USB زیر لوپ الکترونیکی دقیقاً ارزیابی می‌شوند
تست انتقال مداوم داده با فلش مموری و جریان‌کشی پایدار در ولتاژ ۵ ولت بدون نوسان و قطعی به عمل می‌آید
کانکتور اتصال کابل فلت به بورد از نظر نبود شکستگی قفل، عدم لهیدگی پین‌ها و لحیم‌سردی بررسی می‌گردد
قطعات محافظتی اس ام دی شامل سلف‌ها، دیودها و خازن‌های فیلترینگ بازبینی شده و قطعه با مهلت تست معتبر عرضه می‌شود

پروتکل های ایمنی تعویض داتر بورد و اهمیت سرویس سیستم حرارتی

رعایت نکات حفاظتی در هنگام جایگزینی این قطعه الکترونیکی، لازمه پیشگیری از خسارت‌های سنگین به مدار بورد اصلی است: قبل از باز کردن قاب‌ها و دست زدن به بورد، اتصال آداپتور شارژر را قطع کرده و باتری خارجی لپ تاپ را خارج کنید؛ هرگونه اتصال مدار یا تخلیه الکتریسیته ساکن بدن روی پایه‌های داتر بورد در حالتی که ولتاژ استندبای برقرار است، می‌تواند بلافاصله چیپ کنترلی سیستم را بسوزاند. دقت کنید کابل فلت رابط را با ملایمت و بدون کشیدگی در سوکت قفل نمایید. علاوه بر این، باز شدن قاب بهترین موقعیت برای بررسی وضعیت خنک‌کننده لپ تاپ است. پاکسازی گرد و غبار متراکم فن لپ تاپ و سرویس لوله‌های هیت سینک لپ تاپ به همراه شارژ مجدد خمیر سیلیکون حرارتی، تضمین‌کننده خنکی کل قطعات مدار خواهد بود. داغ شدن مفرط محیط داخلی به دلیل انسداد هیت سینک، عمر المان‌های نیمه‌هادی بوردها را به شدت کاهش می‌دهد. نگین لپ تاپ بر پایه استراتژی تخصصی احیا، تعمیر و ارتقا، همواره قطعات فابریک و اورجینال را برای بالا بردن بهره‌وری و ماندگاری دستگاه‌ها فراهم می‌سازد.
