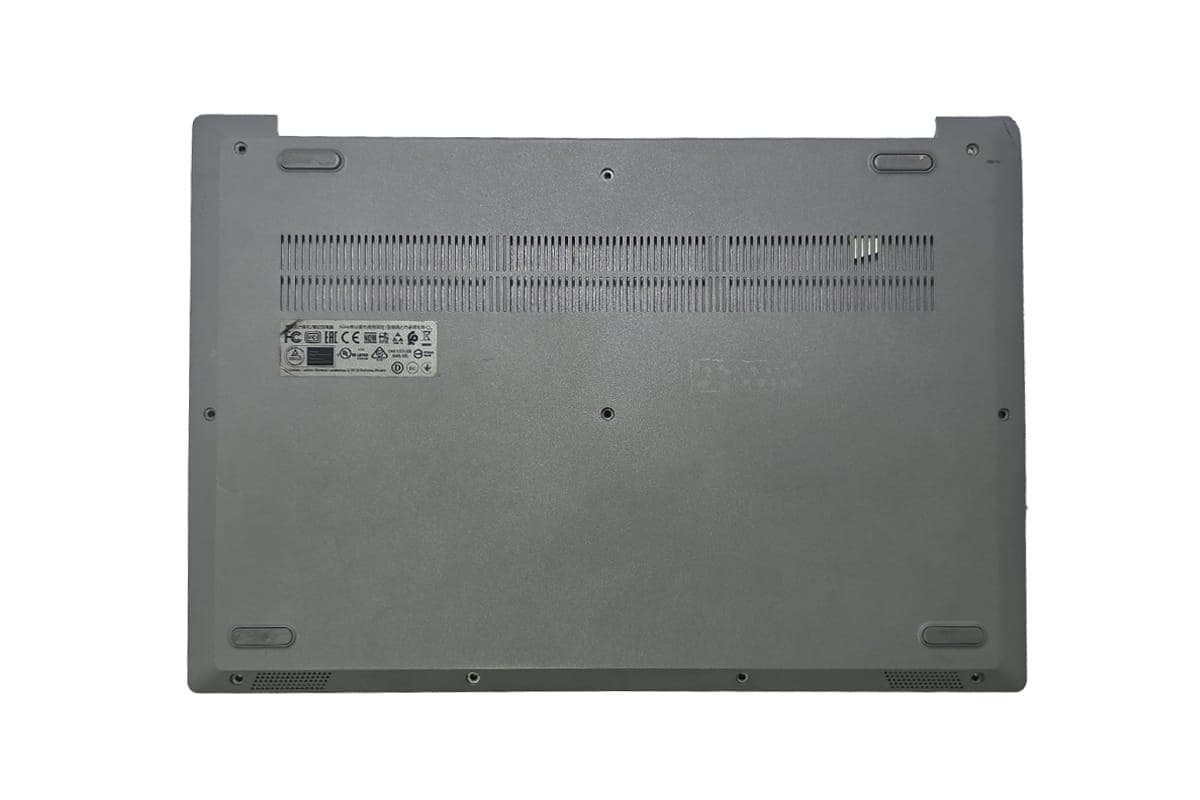

قاب D لپ تاپ Lenovo IdeaPad 3 15IML05 اورجینال رو دستگاهی

اهمیت ساختاری و مهندسی قاب D در لپ تاپ Lenovo IdeaPad 3 15IML05

قاب کف یا همان قاب D در سری لپ تاپ‌های لنوو آیدیاپد ۳ مدل 15IML05 و مدل‌های هم‌شاسی آن مانند 15IIL05 و 15ADA05، فراتر از یک پوشش ظاهری ساده عمل می‌کند. این بخش زیرین، پایه نگه‌دارنده شاسی کلی دستگاه است که وزن مادر بورد، فن، هیت سینک، اسپیکرها و مجموعه باتری داخلی را بر دوش می‌کشد. مهم‌تر از همه، بخش زیرین لولاهای مانیتور از طریق ستون‌ها و مهره‌های برنجی رزوه‌دار درون این قاب مهار می‌شوند. همچنین شیارهای مش‌بندی‌شده زیرین قاب وظیفه حیاتی مکش هوای تازه به داخل فن خنک‌کننده و هدایت آن از روی پره‌های هیت سینک را دارند. به دلیل ساختار فشرده پلیمر به کار رفته در آلیاژ قاب‌های سری خانگی و اداری آیدیاپد ۳، سفت شدن تدریجی هرزگردهای لولا، وارد آمدن ضربه به لبه‌های پایینی یا باز و بسته کردن خشن در لپ تاپ، منجر به کنده شدن پایه‌های برنجی پیچ‌ها، ترک برداشتن گوشه‌ها و شکستن خارهای محیطی این قاب می‌شود.

برتری قاب کف فابریک رو دستگاهی نسبت به قاب های متفرقه و های کپی

قاب‌های غیراصلی و کپی موجود در بازار که عموماً از مواد بازیافتی ضایعاتی یا تزریق پلاستیک درجه سه تولید می‌شوند، معایب جدی فنی به همراه دارند. در نمونه‌های کپی، ضخامت پلاستیک در بخش تکیه‌گاه لولا بسیار نازک و ترد است و تنها با چند بار باز و بست در لپ تاپ دچار ترک و شکستگی شدید می‌شود. از سوی دیگر، جانمایی خارهای دور قاب و سوراخ‌های عبور پورت‌های یو اس بی و اچ دی ام آی در قالب‌گیری‌های متفرقه دقیق نیست و هنگام چفت شدن با قاب C دور کیبورد، درز باز ایجاد کرده یا پورت‌ها با قاب تداخل پیدا می‌کنند. همچنین قاب‌های فابریک کارخانه دارای شیلد فلزی محافظتی ضد امواج الکترومغناطیسی و رسانای حرارتی داخلی به همراه پایه‌های لاستیکی فابریک کف هستند که در بیشتر نمونه‌های های کپی حذف شده‌اند. قاب کف عرضه شده در نگین لپ تاپ، کاملاً اورجینال رو دستگاهی دمونتاژ شده از روی شاسی فابریک با گرید کیفی A پلاس است که اصالت، دوام فیزیکی و فیتینگ بی‌نقص کارخانه‌ای را تضمین می‌کند.

مراحل کنترل کیفی و تایید فنی قطعه در نگین لپ تاپ

در مجموعه نگین لپ تاپ، قطعات بدنه استوک تحت بررسی‌های دقیق سخت افزاری قرار می‌گیرند:
سلامت تمامی رزوه‌های برنجی و ستون‌های پیچ‌خور به ویژه در بخش‌های تحت فشار زیر لولاها به دقت چک می‌شوند
خارهای محیطی قاب که وظیفه قفل شدن در قاب دور کیبورد را دارند از نظر عدم شکستگی یا لهیدگی بررسی می‌گردند
شبکه‌های ورودی تهویه هوا از نظر تمیزی، نبود گرفتگی و عدم دفرمگی بر اثر حرارت بالا ارزیابی می‌شوند
شیلدهای انتقال حرارت، پوشش‌های فویلی عایق داخلی و پایه‌های ضربه‌گیر لاستیکی زیرین بازبینی نهایی می‌گردند تا قطعه با مهلت تست معتبر تحویل داده شود

پروتکل های ایمنی مونتاژ و ارتباط مستقیم با سرویس دوره ای فن و هیت سینک

هنگام اقدام به تعویض قاب کف لپ تاپ، رعایت نکات فنی مهندسی برای حفظ سلامت برد اصلی الزامی است: قبل از جداسازی قاب D، حتماً شارژر را جدا کرده و به محض باز کردن درپوش، ابتدا کانکتور باتری داخلی را از سوکت مادر بورد آزاد کنید تا از هرگونه اتصال کوتاه ناخواسته بر اثر برخورد ابزار با قطعات جلوگیری شود. همچنین تعویض قاب زیرین، بهترین فرصت فنی برای بررسی و روانکاری لولاهای صفحه نمایش است؛ اگر لولاها سفت باشند، قاب جدید نیز به زودی آسیب خواهد دید. علاوه بر این، گردگیری فن لپ تاپ و تعویض خمیر حرارتی روی پردازنده و چیپ گرافیک نقشی بنیادی در افزایش عمر دستگاه دارد. تجمع پرز و گرد و غبار در مجاری هیت سینک لپ تاپ موجب محبوس شدن گرما در کف شاسی شده و این حرارت بالا در طول زمان پلاستیک قاب D را خشک و شکننده می‌سازد. سرویس منظم فن و هیت سینک باعث جریان هوای خنک و حفظ انعطاف‌پذیری و مقاومت فیزیکی قاب خواهد شد. مجموعه نگین لپ تاپ بر پایه شعار احیا، تعمیر و ارتقا، همواره با ارائه قطعات بااصالت در کنار متخصصان و کاربران عزیز قرار دارد.
