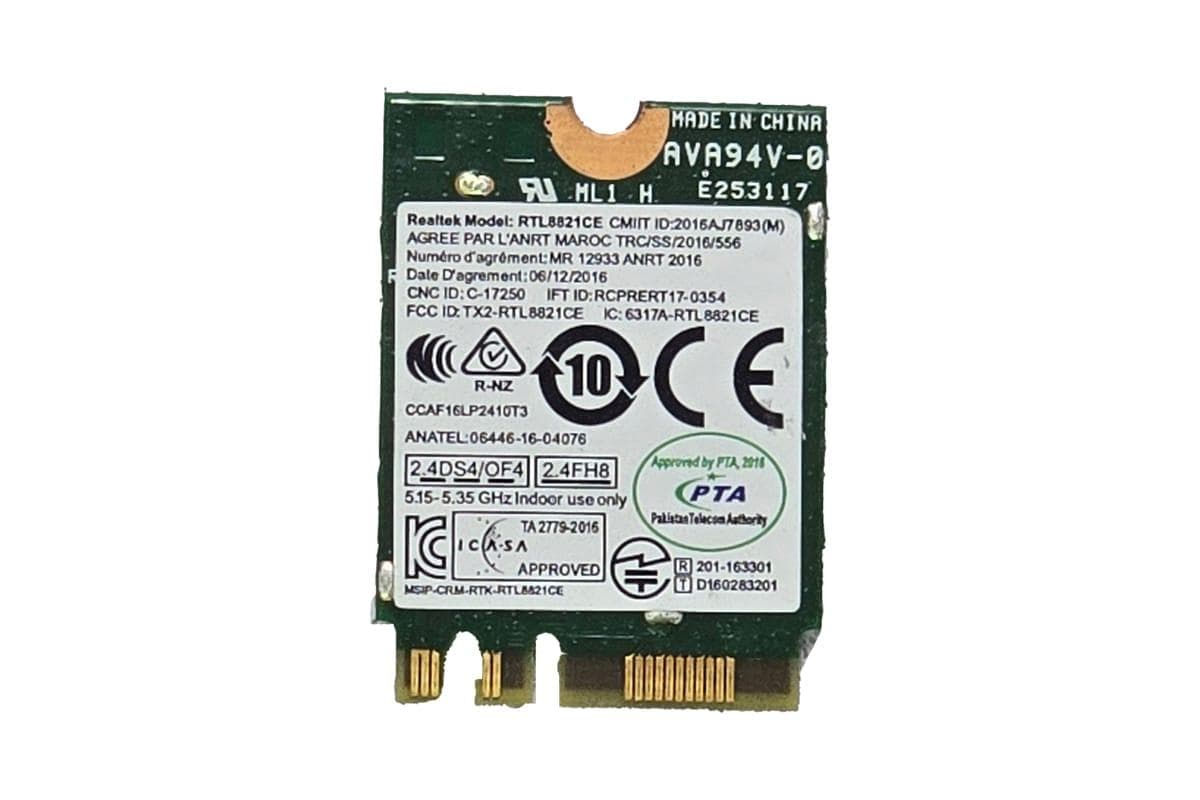

کارت شبکه Wi-Fi لپ تاپ Lenovo IdeaPad L3 15 مدل Realtek RTL8821CE اورجینال رو دستگاهی

نقش کلیدی ماژول وای فای و بلوتوث در اتصال بی‌سیم پرسرعت و پایدار لپ تاپ لنوو آیدیاپد L3

در لپ تاپ های ۱۵.۶ اینچی لنوو آیدیاپد مدل ال ۳ پونزده اینچ، کارت شبکه بی‌سیم بر پایه چیپست ریلتک مدل RTL8821CE به عنوان قلب تپنده ارتباطات رادیویی دستگاه عمل می‌کند که وظیفه تبادل داده‌های شبکه از طریق امواج وای فای دو بانده (فرکانس‌های ۲.۴ گیگاهرتز برای برد طولانی و ۵ گیگاهرتز برای پهنای باند بالا و بدون تداخل) و همچنین برقراری پیوند با انواع لوازم جانبی بی‌سیم از طریق بلوتوث نسخه ۴.۲ را عهده‌دار است. این کارت بر روی اسلات استاندارد M.2 NGFF مادر بورد نصب شده و از طریق کانکتورهای ظریف میکرو کواکسیال به آنتن‌های تعبیه شده در قاب صفحه نمایش متصل می‌شود. با توجه به کاربری مداوم و جریان داده‌های ممتد، بروز نقص فنی در این ماژول می‌تواند کل کاربری اینترنتی دستگاه را مختل کند. خرابی کارت شبکه بی‌سیم معمولاً با علائمی نظیر قطع و وصل شدن‌های مکرر سیگنال در فواصل نزدیک به مودم، افت محسوس سرعت دانلود و پینگ ناپایدار، شناسایی نشدن سخت افزار در دیوایس منیجر ویندوز، ارورهای کد ۱۰ و کد ۴۳، از کار افتادن کامل بخش بلوتوث و یا خطای معروف وایت‌لیست نشناختن کارت در صفحه بوت لنوو بروز می‌نماید.

مزیت ماژول فابریک دارای کد وایت لیست لنوو نسبت به کارت های جنریک بازار

بایوس لپ تاپ های لنوو مجهز به مکانیزم امنیتی اختصاصی موسوم به وایت‌لیست هستند که به کارت‌های شبکه بی‌سیم فاقد شماره فنی تایید شده FRU اجازه بوت شدن و راه‌اندازی در سیستم را نمی‌دهد؛ به همین دلیل خرید ماژول‌های جنریک و متفرقه بازار که برای برندهای دیگر تولید شده‌اند، اغلب با خطای عدم شناسایی کارت و توقف سیستم در هنگام روشن شدن همراه است. علاوه بر این، کارت‌های تعمیری و تقلبی بازار دارای پایداری دمایی بسیار پایینی بوده و در تبادل داده‌های طولانی‌مدت به شدت داغ کرده و قطع می‌شوند. کارت شبکه Wi-Fi لپ تاپ Lenovo IdeaPad L3 15 مدل Realtek RTL8821CE موجود در نگین لپ تاپ، یک قطعه کاملاً فابریک و اورجینال رو دستگاهی است که مستقیماً از روی لپ تاپ لنوو دمونتاژ شده و با داشتن شناسه رسمی و فیرم‌ور استاندارد کارخانه، توسط بایوس سیستم در کسری از ثانیه شناسایی شده و ارتباط پایدار اینترنتی با بالاترین برد مفید آنتن را فراهم می‌سازد.

فرآیند تست و ارزیابی سیگنال در آزمایشگاه نگین لپ تاپ

در واحد تست فنی نگین لپ تاپ، ابتدا سلامت پین‌های پایه طلایی اسلات و سلامت سوکت‌های طلایی کانکتور آنتن زیر لوپ استریوسکوپی مورد بازبینی قرار می‌گیرد تا هیچ‌گونه خمیدگی پین مرکزی یا تغییر شکل بدنه وجود نداشته باشد. سپس ماژول با اتصال به مادر بورد مرجع در محیط ویندوز آزمایش شده و قدرت دریافت سیگنال در هر دو فرکانس ۲.۴ و ۵ گیگاهرتز، نرخ انتقال داده در شبکه محلی، پایداری تبادل استریم ممتد و برد اتصال دستگاه‌های صوتی بلوتوثی در فواصل مختلف به طور کامل سنجیده می‌شود تا کارایی بی‌نقص آن پیش از بسته‌بندی آنتی‌استاتیک تایید گردد.

نکات فنی نصب و الزام سرویس همزمان فن و هیت سینک لپ تاپ

برای نصب کارت شبکه بی‌سیم، قبل از قرار دادن برد در اسلات حتماً کابل فلت باتری داخلی را از مدار خارج کنید تا خطر نوسان ناگهانی ولتاژ به پایه‌های تغذیه رفع شود؛ در زمان اتصال سرسیم‌های آنتن کواکسیال دقت فرمایید که سوکت را به صورت کاملاً عمودی و با فشار ملایم ناخن جا بزنید تا پین سوزنی وسط له نشود و سپس پیچ مهار کننده برد را محکم نمایید. متخصصان باتجربه نگین لپ تاپ اکیداً توصیه می‌کنند همزمان با دسترسی به مادر بورد برای تعویض کارت وای فای، حتماً شستشو و بادگیری کامل فن لپ تاپ و رسوب‌زدایی از خروجی‌های مسی هیت سینک لپ تاپ را همراه با اعمال خمیر سیلیکون مرغوب انجام دهید؛ زیرا چیپست کارت شبکه به شدت نسبت به انباشت گرمای داخلی شاسی حساس است و حرارت مهارنشده ناشی از مسدود بودن مسیرهای هیت سینک می‌تواند دمای عملکردی تراشه رادیویی را فراتر از حد مجاز برده و سبب افت پهنای باند، فریز فرکانسی و سوختگی چیپ کنترلر بی‌سیم شود. نگین لپ تاپ به عنوان مرجع پیشرو در ارائه قطعات اصل رو دستگاهی و خدمات مهندسی تعمیرات لپ تاپ، همواره ارائه‌دهنده بالاترین کیفیت و پایداری برای دستگاه شماست.
